学习下startActivity的具体流程，版本为Android-28

startActivity启动过程分析

在手机桌面上点击某一个icon之后，实际上最终就是通过startActivity去打开某一个Activity页面。

在Android中一个App就相当于一个进程， 所以startActivity操作中还需要判断 ， 目标Activity的进程是否已经创建 ，如果没有，则在显示之前还需要将进程Process提前创建出来。

假设是从ActivityA跳到另一个App中的ActivityB，过程如下：

整个startActivity的流程分为3大部分 ，也涉及3个进程之间的交互 ：

1. ActivityA -> ActivityManagerService（简称AMS）
2. ActivityManagerService -> ApplicationThread
3. ApplicationThread -> Activity

一、ActivityA -> ActivityManagerService

这过程并不复杂，用一张图表示：

看下源码都做哪些操作：

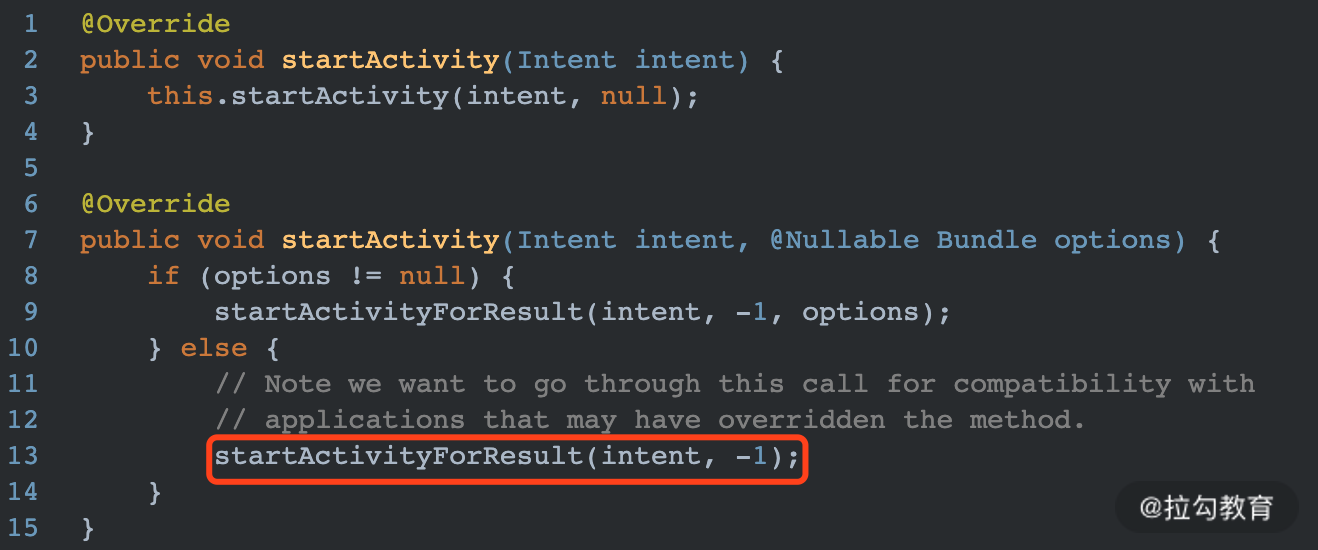

1.Activity的startActivity

最终调用startActivityForResult方法，传入的-1表示不需要获取startActivity的结果。

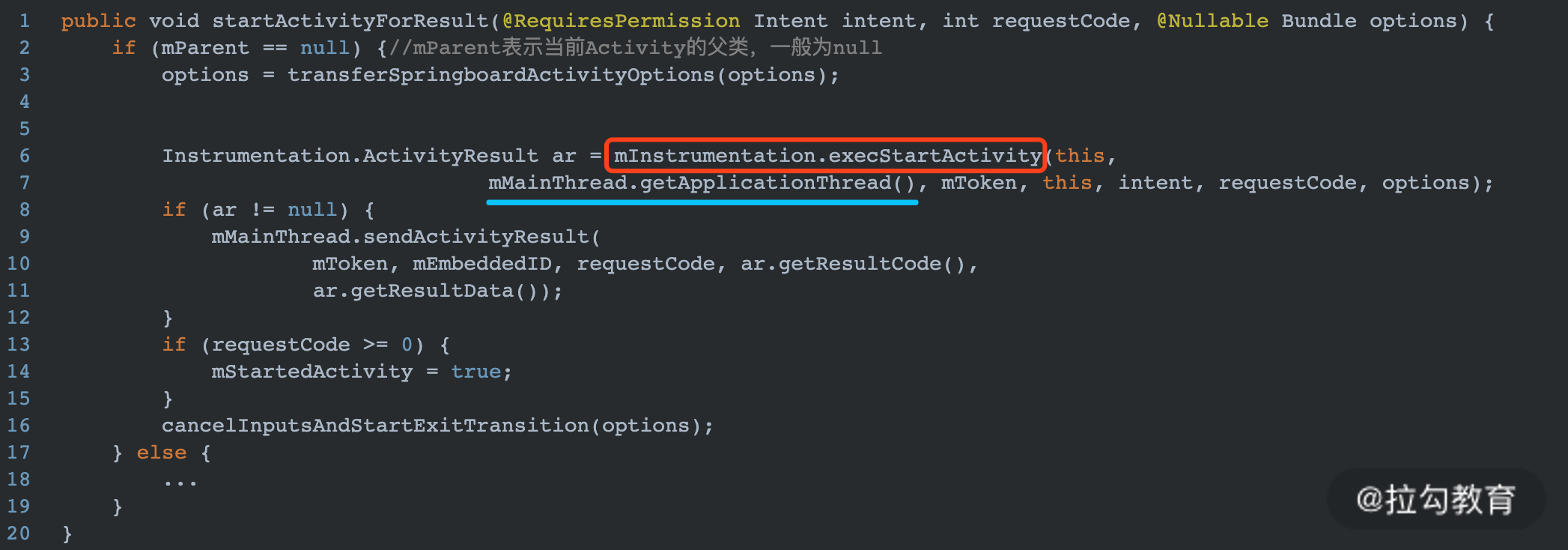

2.Activity的startActivityForResult

具体代码如下：

startActivityForResult也很简单，调用Instrumentation.execStartActivity方法，剩下的交给Instrumentation类去处理

解释：

• Instrumentation类主要用来监控应用程序与系统交互
• 蓝框中的mMainThread是ActivityThread类型，ActivityThread可以理解为一个进程，在这就是A所在的进程
• mMainThread获取一个ApplicationThread的引用，这个引用就是用来实现进程间通信的，具体来说就是AMS所在系统进程通知应用程序进程来进行的一系列操作，这点稍后说

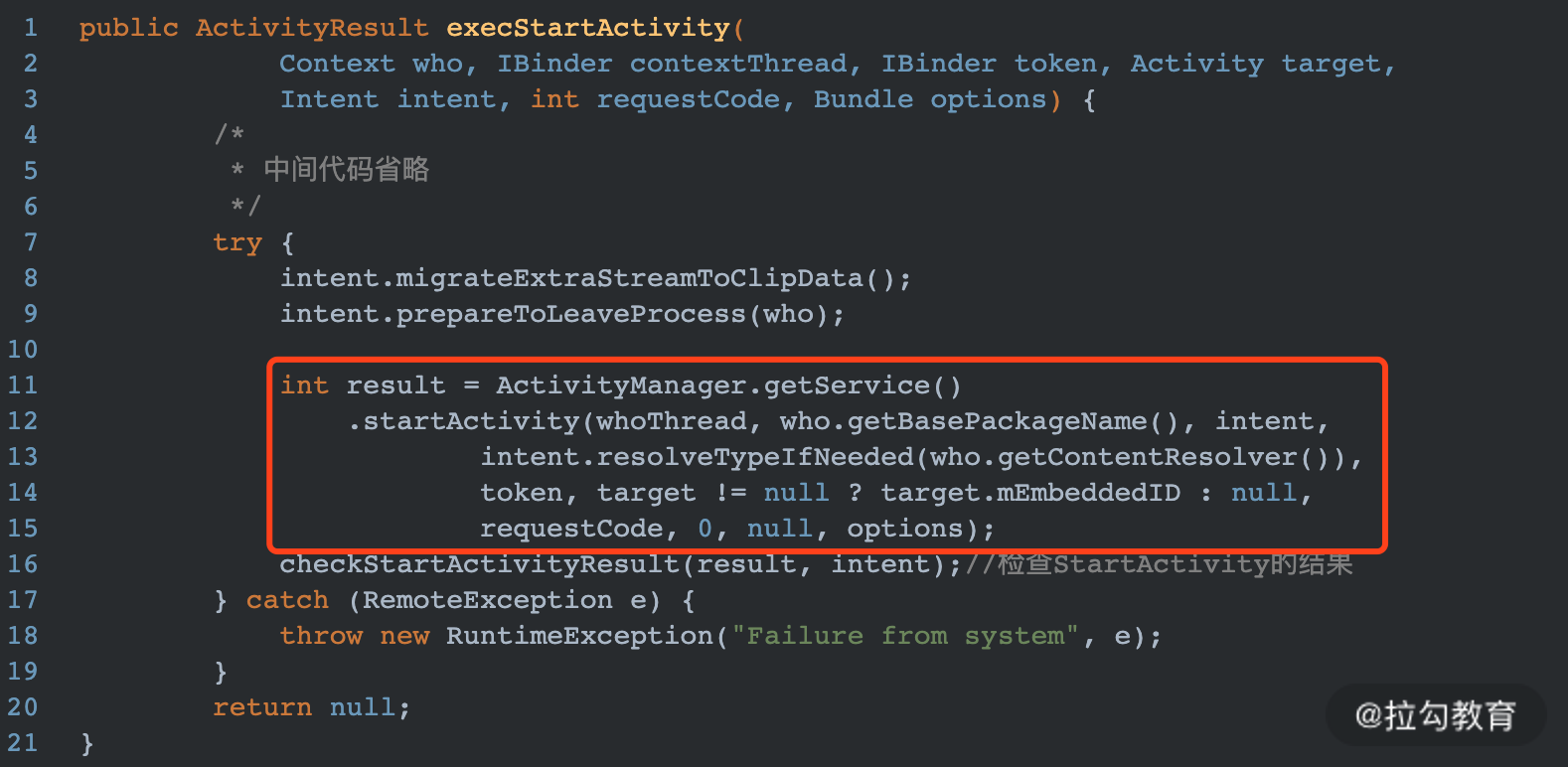

3.Instrumentation的execStartActivity

方法如下：

在Instrumentation中，会通过ActivityManager.getServer获取AMS的实例，然后通过调用其startActivity方法，实际上这里就是通过AIDL来调用AMS的startActivity方法，至此， startActivity的工作重心就从进程A转移到了系统进程AMS中 ！

二、ActivityManagerService -> ApplicationThread

接下来看下AMS中是如何一步步执行到B进程的

提前了解下：刚才在看Instrumentation时，提到一个ApplicationThread类，这个类是负责进程间通信的，这里AMS最终其实就是调用了B进程中的一个ApplicationThread引用，从而间接地通知B进程进行相应的操作

AMS –> ApplicationThread 流程，里面就干了2件事：

1. 综合处理launchMode和Intent中的Flag标志位，并根据结果生成一个目标ActivityB的对象（ActivityRecord）
2. 判断是否需要为目标ActivityB创建一个新的进程（ProcessRecord），新的任务栈（TaskRecord）

接下来就从AMS的startActivity方法开始看起：

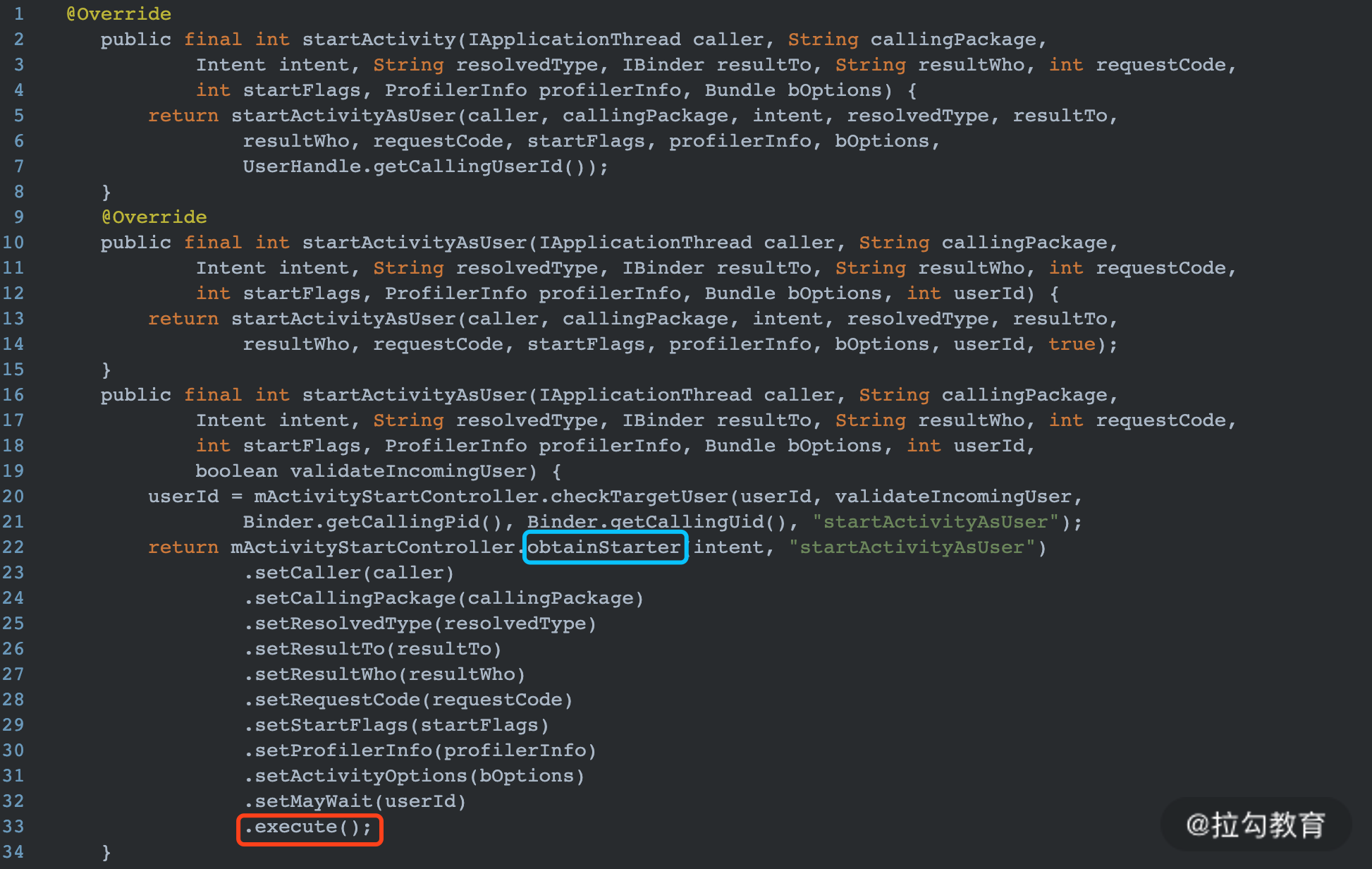

1.AMS的startActivity

从上图看出，经过多个方法调用，最终通过obtainStarter方法获取了ActivityStarter类型的对象，然后调用其execute方法。在execute方法中会再次调用其内部的startActivityMayWait方法

2.ActivityStarter的startActivityMayWait

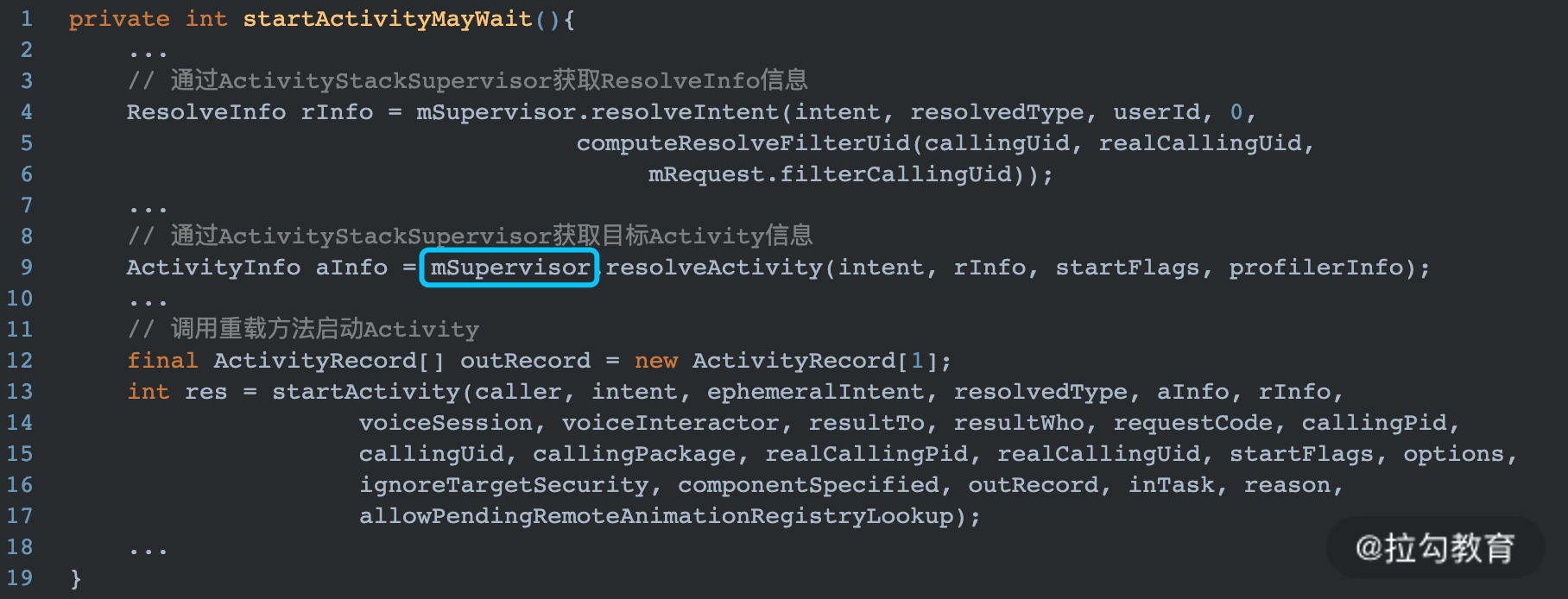

ActivityStarter这个类看名字就知道它专门负责一个Activity的启动操作。它的主要作用包括解析Intent，创建ActivityRecord，如果有可能还要创建TaskRecord。startActivityMayWait方法的部分实现如下：

从上图可以看出获取目标Activity信息的操作由mSupervisor来实现，它是ActivityStackSupervisor类型，从名字可以看出它是主要负责Activity所处栈的管理类 。

上图中resolveIntent中实际上是调用系统PackageManagerService来获取最佳Activity。有时我们通过隐式Intent启动Activity时，系统可能存在多个Activity可以处理Intent，此时会弹出一个选择框让用户选择具体打开哪个Activity，就是此处的逻辑处理结果。

在startActivityMayWait方法中调用了一个重载的startActivity方法，而最终会调用ActivityStarter中的startActivityUnchecked方法来获取启动Activity的结果 。

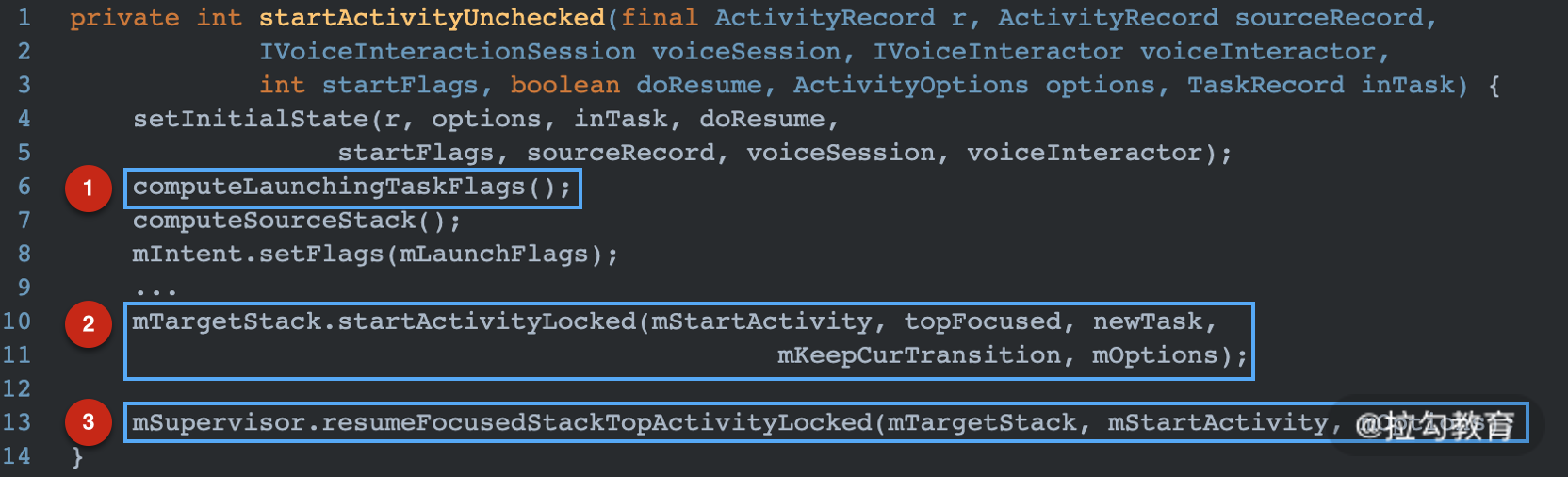

3.ActivityStarter的startActivityUnchecked

解释：

• 图①处计算启动Activity的Flag值
• 图②处处理Task和Activity的进栈操作
• 图③处启动栈中顶部的Activity

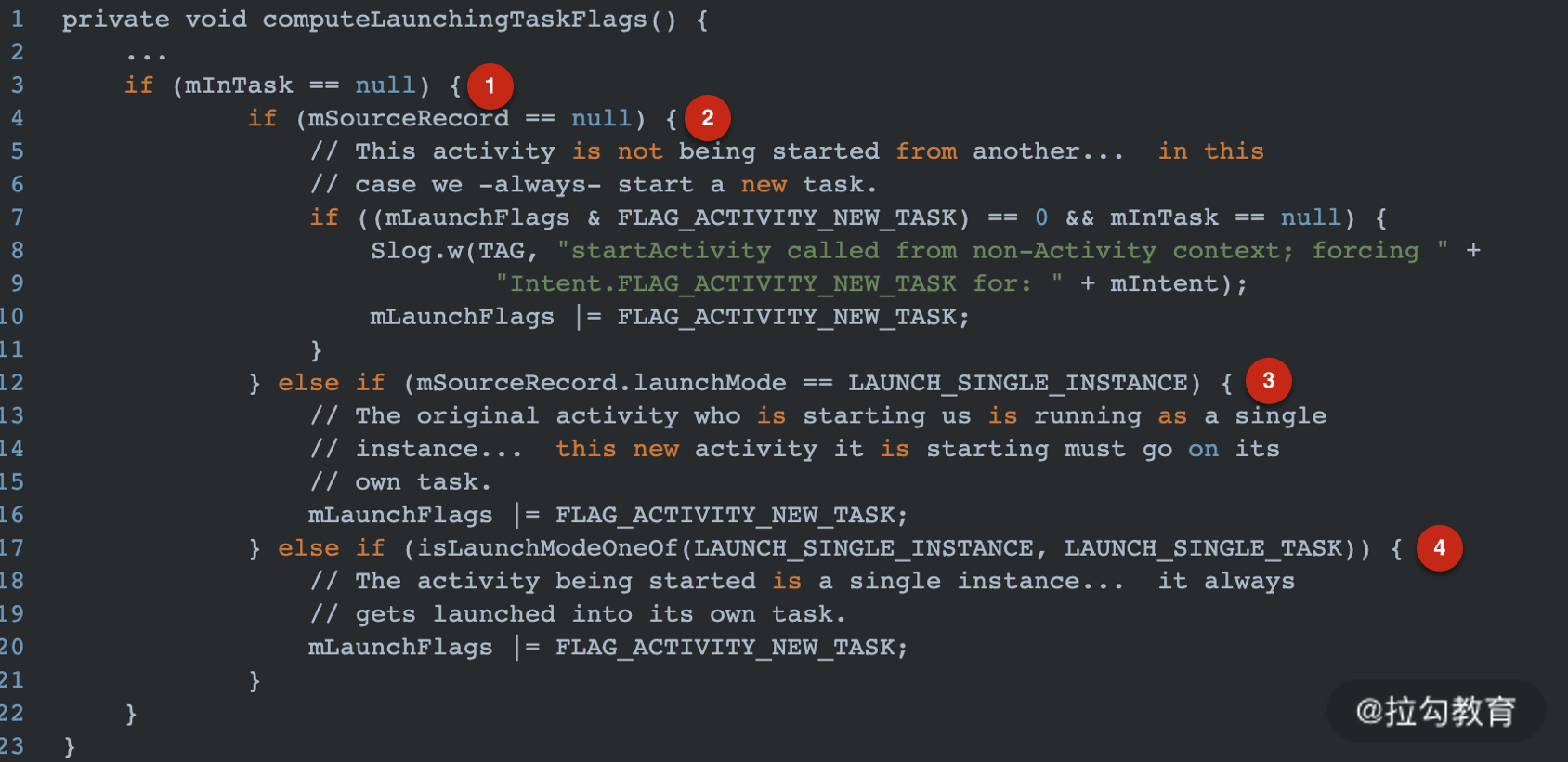

a.computeLaunchingTaskFlags具体

这个方法主要是计算启动Activity的Flag，不同的Flag决定了启动Activity最终会被放置到哪一个Task集合中

• ①处mInTask是TaskRecord类型，此处为null，代表Activity需要加入的栈不存在，因此需要判断是否需要新建Task
• ②处的mSourceRecord是ActivityRecord类型，它是用来描述“初始Activity”，什么是“初始Activity”？比如A启动了B，A就是初始Activity。当我们使用Context或Application启动Activity时，此SourceRecord为null
• ③处表示初始Activity如果是在SingleInstance栈中的Activity，这种需要添加NEW_TASK的标识。因此SingleInstance栈只能允许保存一个Activity
• ④处表示如果Launch Mode设置了singleTask或singleInstance，则也要创建一个新栈

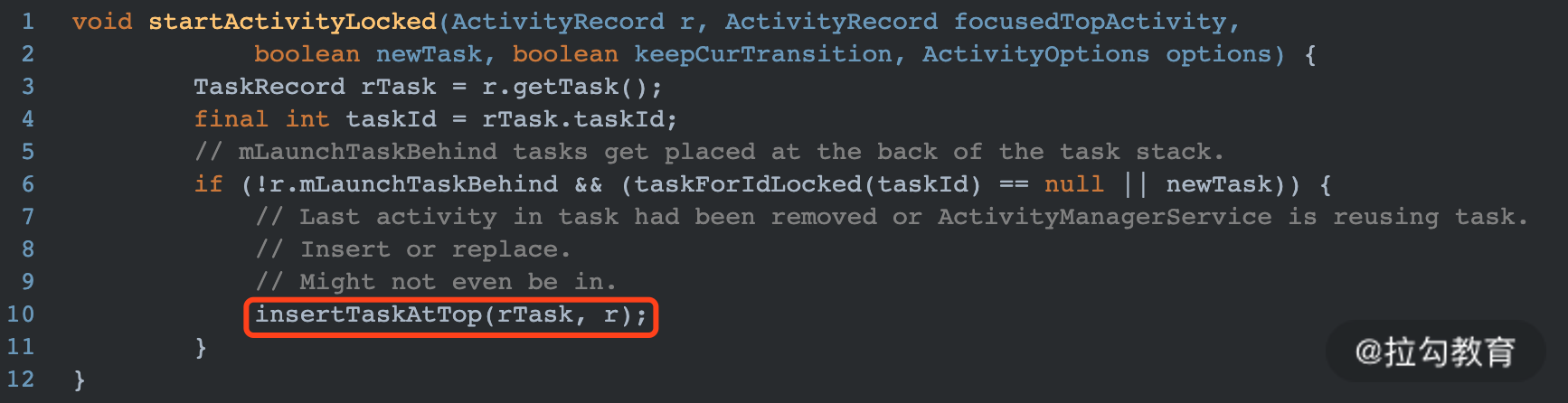

4.ActivityStackSupervisor的startActivityLocked

方法中会调用insertTaskTop方法尝试将Task和Activity入栈。如果Activity是以newTask的模式启动或TASK堆栈中不存在该Task id，则Task会重新入栈，并且放在栈的顶部。需要注意的是：Task先入栈，之后才是Activity入栈，他们是包含关系

这里了解下Stack，Task，Activity的关系，：它们都是在AMS内部维护的数据结构，关系如下：

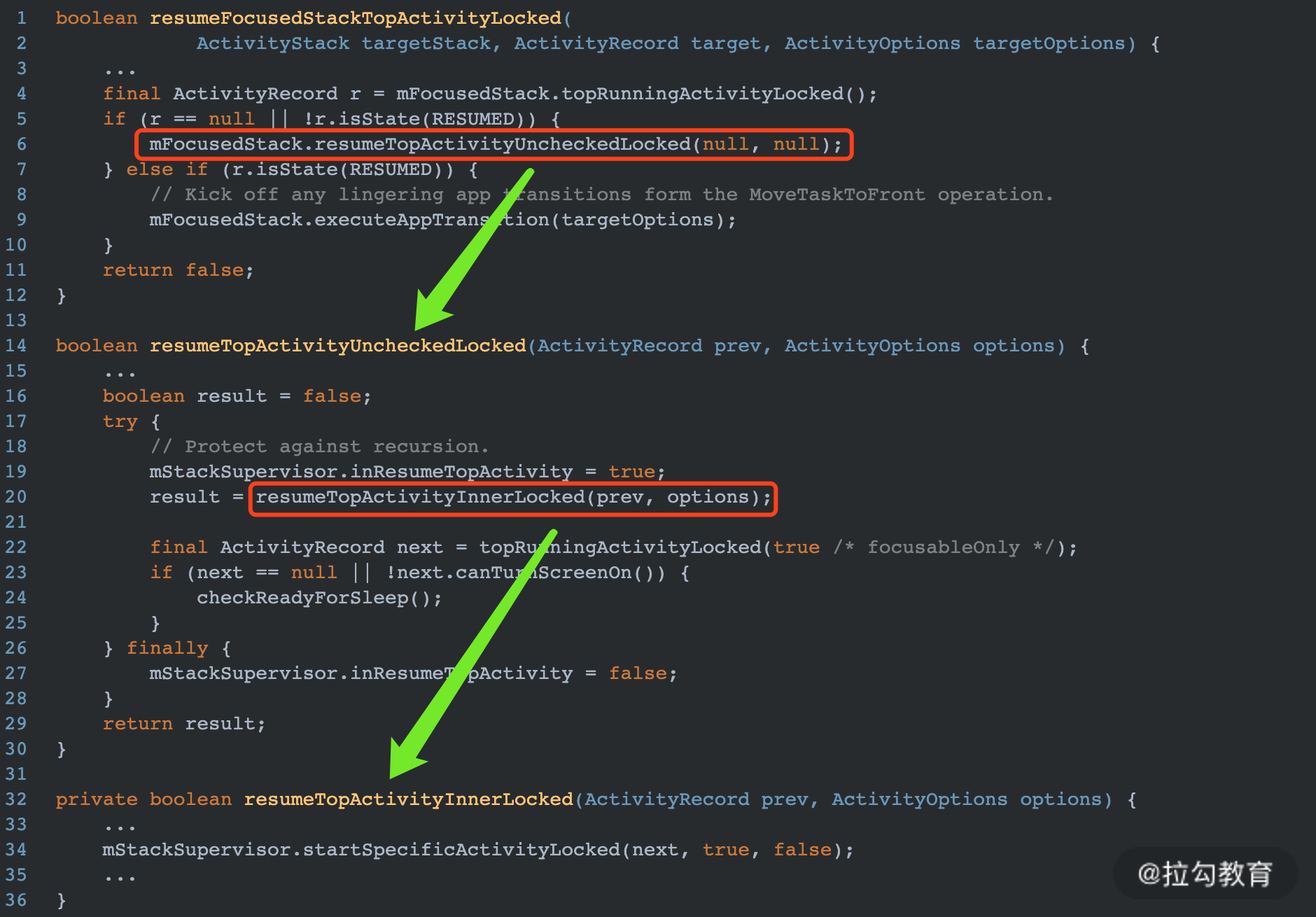

5.ActivityStack的resumeFocusedStackTopActivityLocked

经过一系列调用，最终又回到了ActivityStackSupervisor中的startSpecificActivityLocked方法

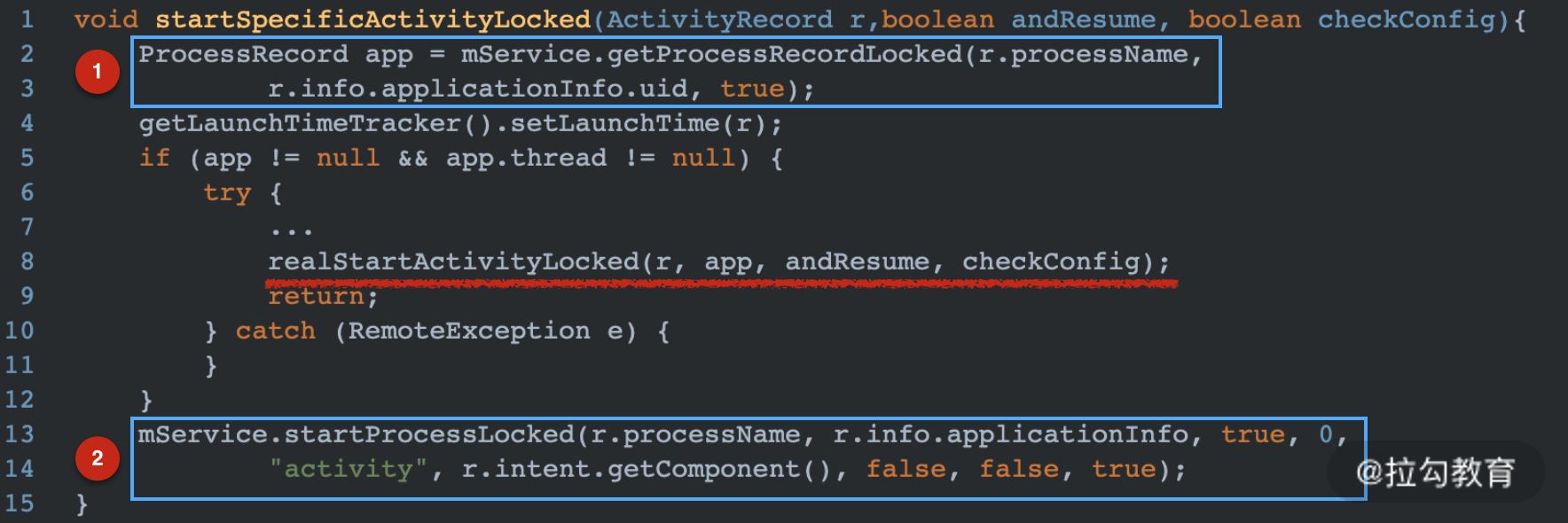

a.ActivityStackSupervisor的startSpecificActivityLocked

解释：

• ①处根据进程名称和Application和uid来判断目标进程是否已经创建，如果没有则代表未创建
• ②处调用AMS创建Activity所在进程

不管是目标进程已经存在还是新建目标进程，最终都会调用图中红线标记的realStartActivityLocked方法来执行启动Activity的操作

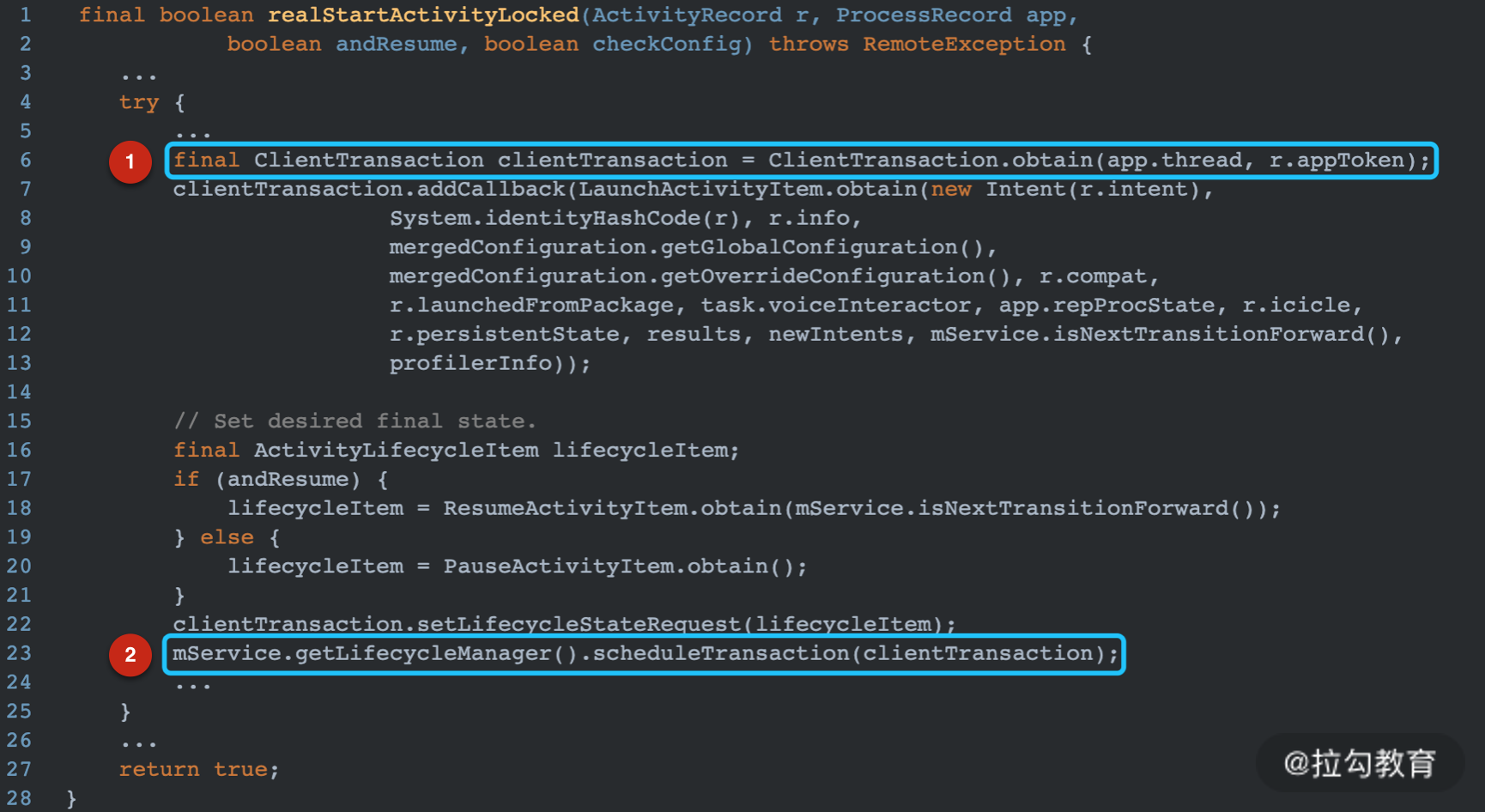

6.ActivityStackSupervisor的realStartActivityLocked

这个方法在Android-27和28版本的区别很大，从28开始Activity的启动交给了事务（Transaction）来完成

• ①处创建Activity启动事务，并传入app.thread参数，它是ApplicationThread类型。ApplicationThread是为了实现进程间通信，是ActivityThread的一个内部类
• ②处执行Activity启动事务

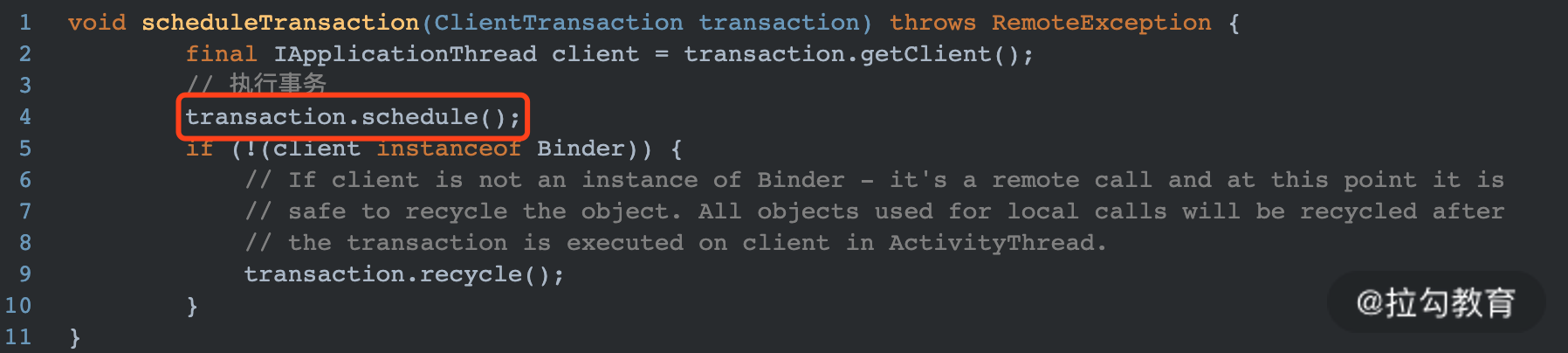

Activity 启动事务的执行是由ClientLifecycleManager来完成的，具体如下：

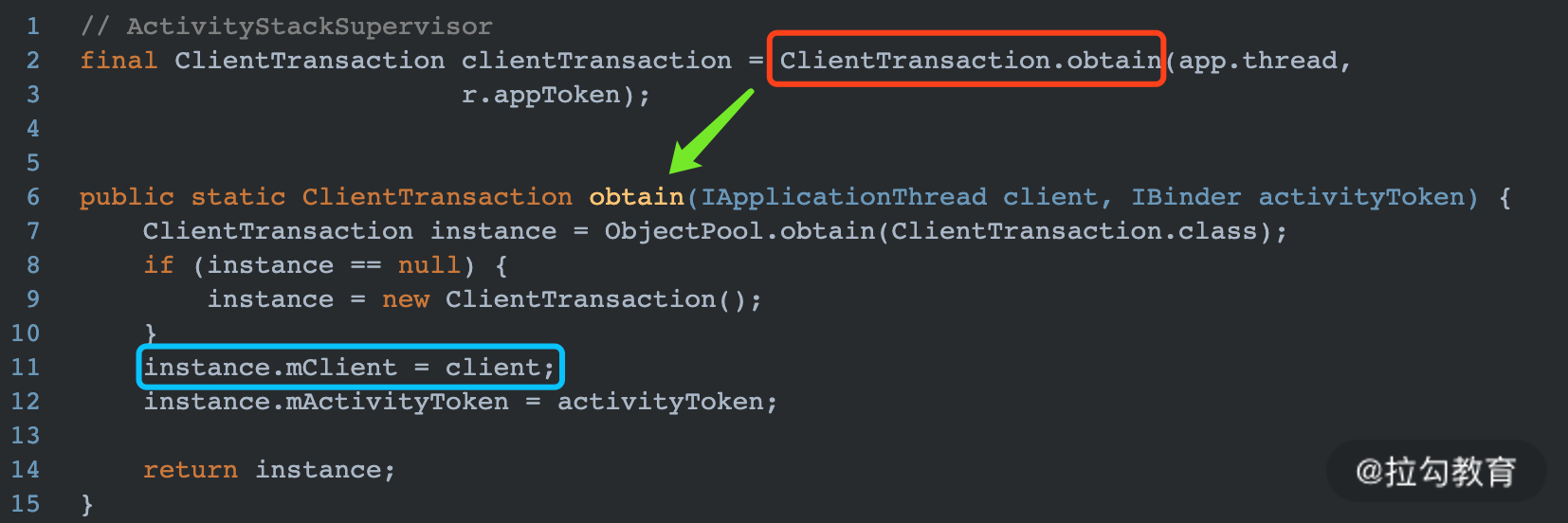

可以看出实际上是调用了启动事务ClientTransaction的schedule方法，而这个transaction实际上是在创建ClientTransaction时传入的app.thread对象，也就是ApplicationThread对象，如下：

解释：

• 这里传入的app.thread会赋值给ClientTransaction的成员变量mClient，ClientTransaction会调用mClient.scheduleTransaction(this)来执行事务
• 这个app.thread是ActivityThread的内部类ApplicationThread，所以事务最终是调用app.thread的scheduleTransaction执行

到此为止，startActivity操作就从AMS转移到另一个进程B中的ApplicationThread中，剩下的就是AMS通过进程间通信机制通知ApplicationThread执行Activity-B的生命周期方法。

三、ApplicationThread -> Activity

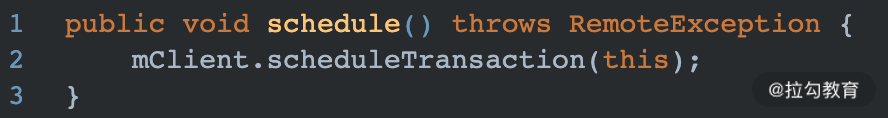

刚才已经分析了AMS将启动Activity的任务作为一个事务ClientTransaction去完成，在ClientLifecycleManager中会调用ClientTransaction的schedule()方法，如下：

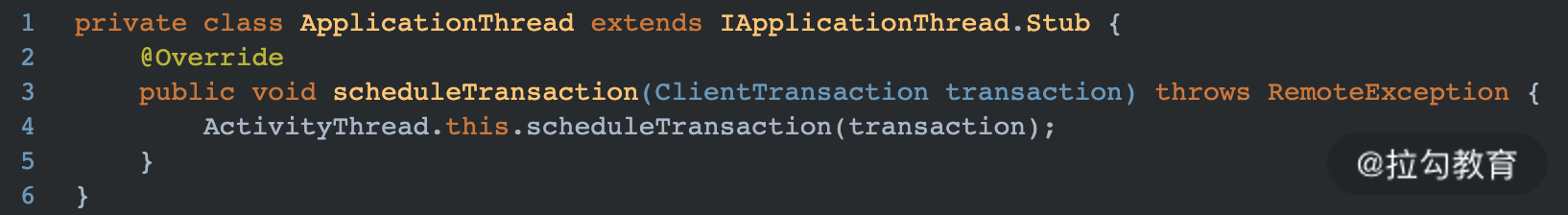

而mClient是一个IApplicationThread接口类型，具体实现是ActivityThread的内部类ApplicationThread。因此后续执行Activity生命周期的过程都是由ApplicationThread指导完成的，scheduleTransaction方法如下：

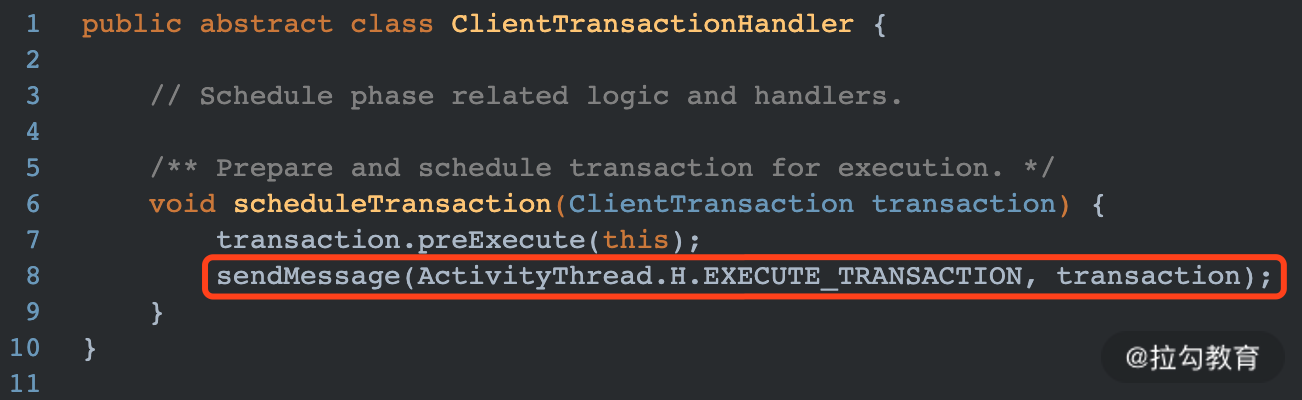

可以看出，这里还是调用了ActivityThread的scheduleTransaction方法。但是这个方法实际上是在ActivityThread的父类ClientTransactionHandler中实现，具体如下：

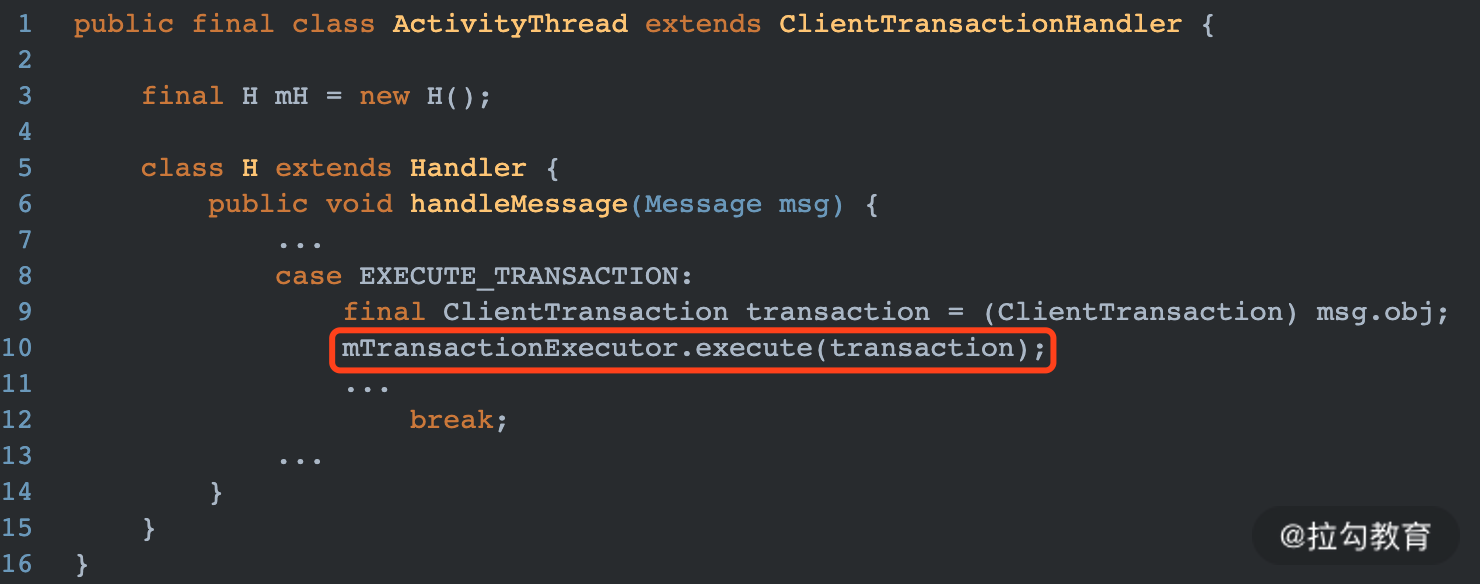

调用sendMessage方法，向Handler中发送了一个EXECUTE_TRANSACTION的消息，并且Message中的obj就是启动Activity的事务对象。而这个Handler的具体实现是ActivityThread中的mH对象。具体如下：

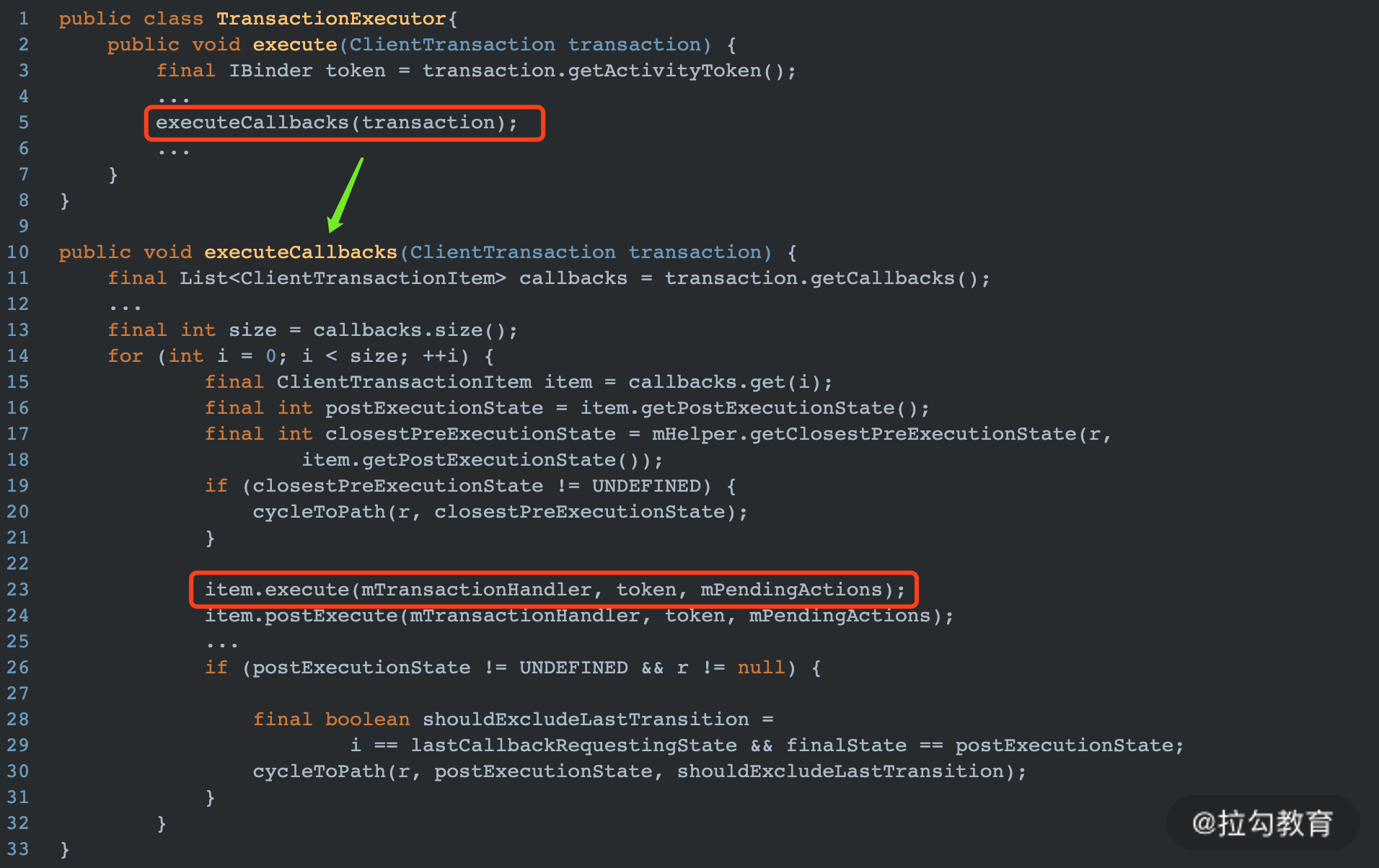

最终调用了事务的execute方法，execute方法如下：

在executeCallbacl方法中，会遍历事务中的callback并执行execute方法，这些callbacks是何时被添加的呢？

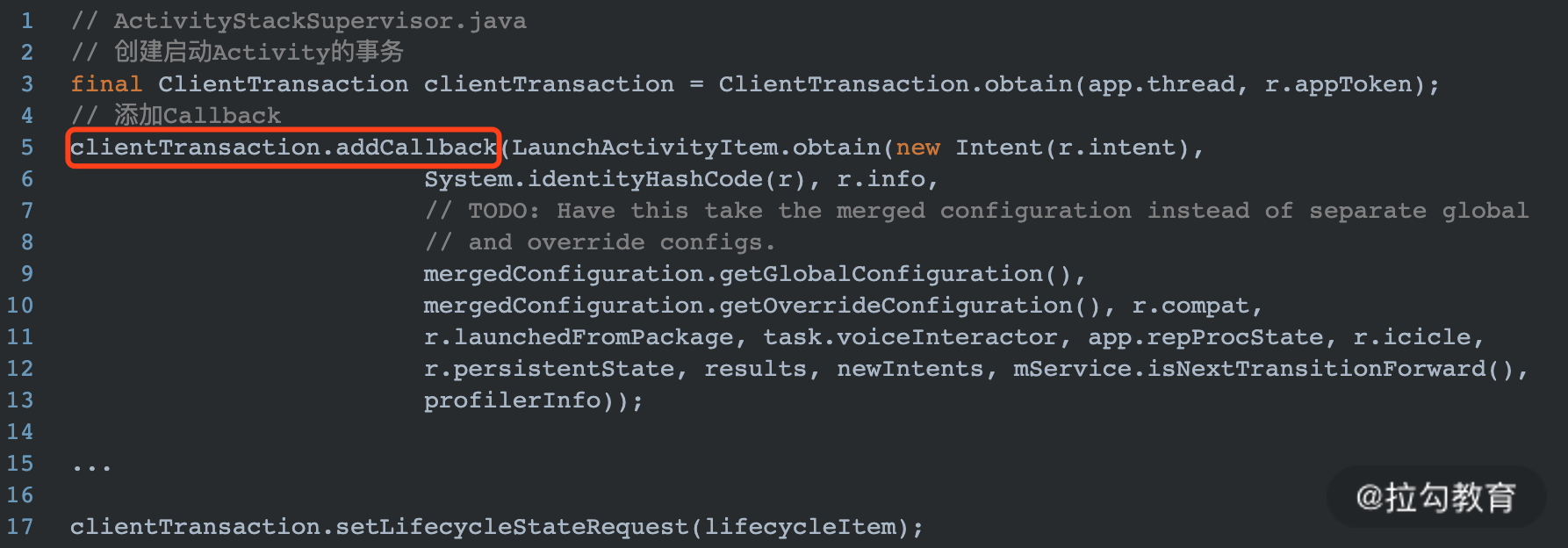

看一下上面ClientTransaction创建的代码：

在创建ClientTransaction时，通过addCallback方法传入了Callback参数，从图中可以看出其实是一个LauncherActivityItem类型的对象。

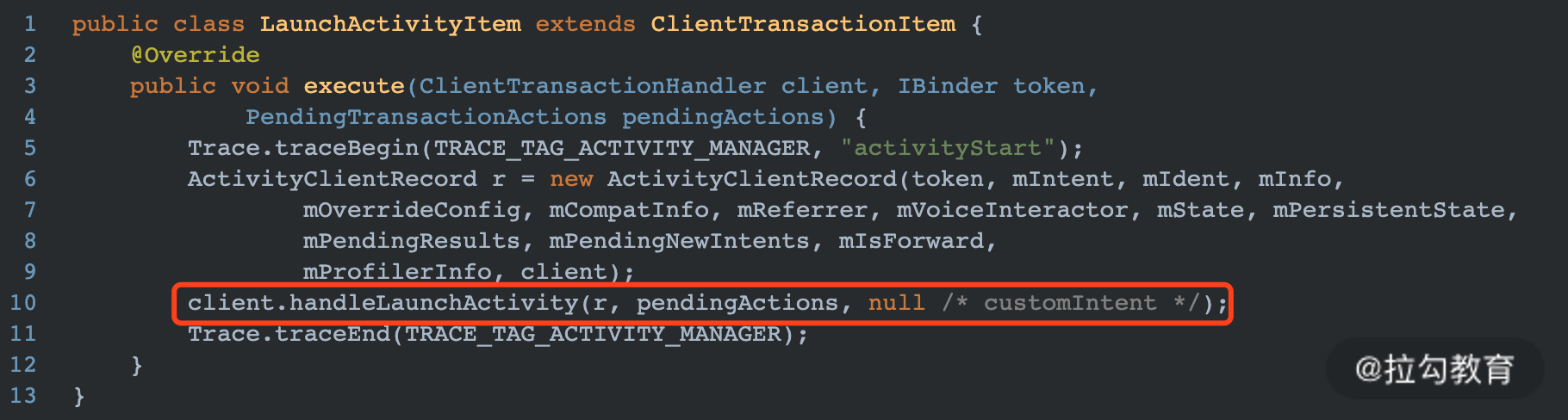

1.LauncherActivityItem的execute()

终于跟到了Activity生命周期相关的方法了，图中client是ClientTransactionHandler类型，实际实现类就是ActivityThread。因此最终方法又回到了ActivityThread。

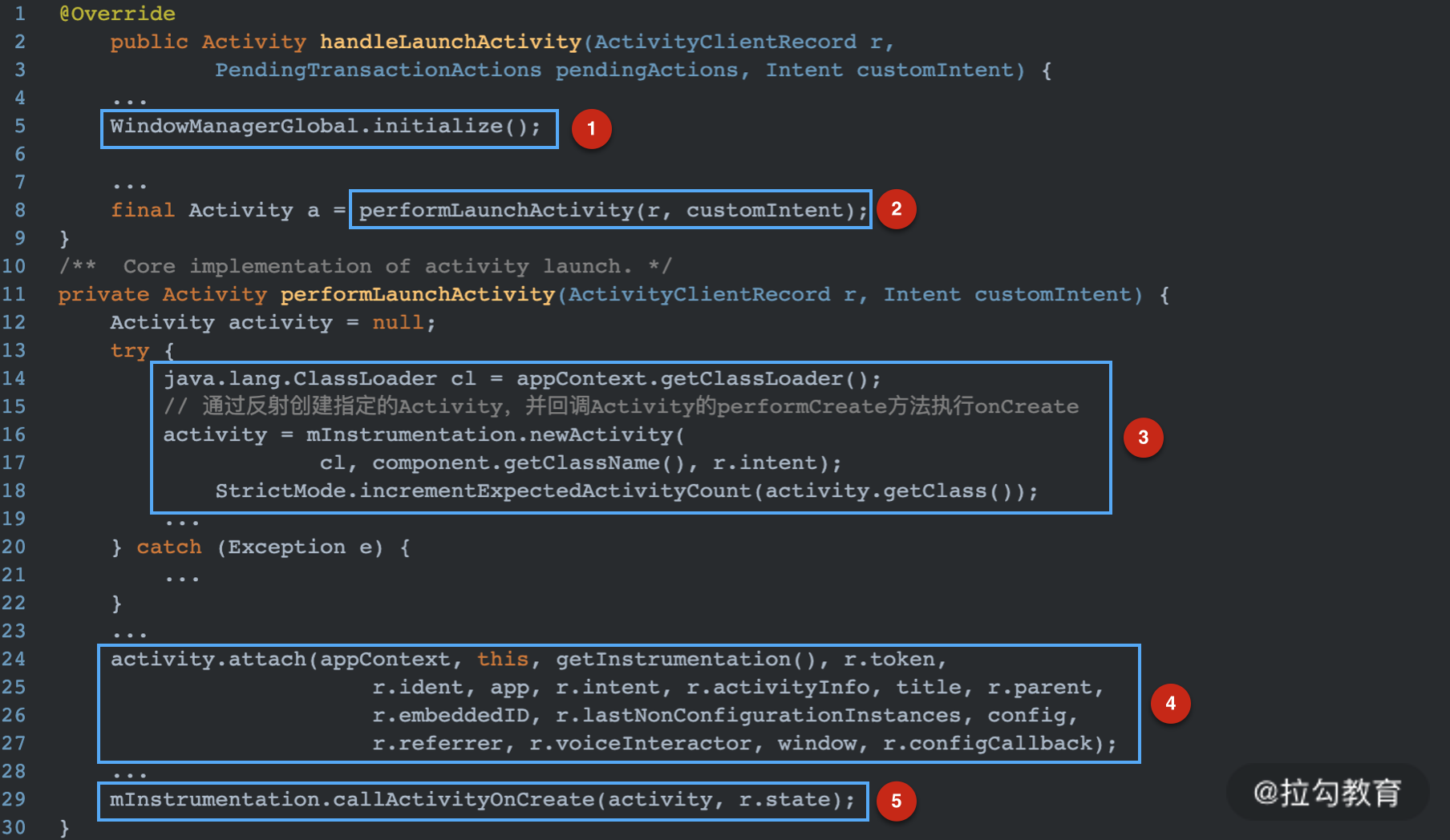

2.ActivityThread的handleLaunchActivity

这是一个比较重要的方法，Activity的生命周期方法就是在这个方法中有序执行，具体如下：

解释：

• 图①处初始化Activity的WindowManager，每一个Activity都会对应一个“窗口”
• 图②处调用performLaunchActivity创建并显示Activity
• 图③处通过反射创建目标Activity对象
• 图④处调用attach方法建立Activity与Context之间的联系，创建PhoneWindow对象，并与Activity进行关联操作
• 图⑤处通过Instrumentation最终调用Activity的onCreate方法

至此，目标Activity已经被成功创建并执行生命周期方法

总结

主要学习了解了Activity的启动在源码中的实现流程。这一过程主要涉及3个进程间的通信过程：

• 首先进程A通过Binder调用AMS的startActivity
• 然后AMS通过一系列的计算构造目标Intent，然后在ActivityStack与ActivityStackSupervisor中处理Task和Activity的入栈操作
• 最后AMS通过Binder机制，调用目标进程中ApplicationThread的方法来创建并执行Activity生命周期方法，实际上ApplicationThread是ActivityThread的一个内部类，它的执行最终都调用到了ActivityThread中的相应方法
