学习Android这一段时间来，总隐隐约约感觉Window和Activity及View间有某种链接作用但一直没专门学习过

探索Window、Activity、View三者关系

一、Activity的setContentView

Activity是Android开发使用最频繁的API之一，在接触它时，始终认为它就是负责将layout布局中的空间渲染绘制出来的。因为每次想显示一个界面时，都是通过startActivity方式；对于想显示的内容或布局，也只需要在Activity中加一行setContentView即可，剩下的都是Activity自动处理。但是从来没有去创建一个Window来绑定UI或View元素。

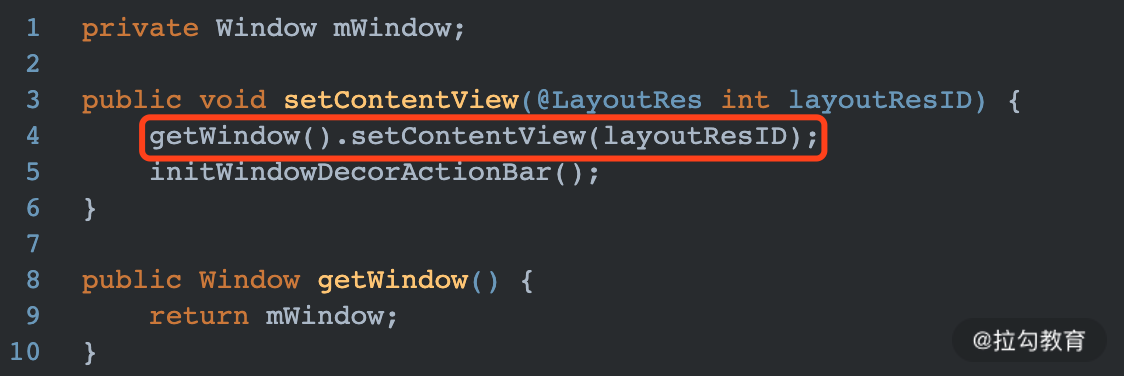

直到点开setContentView源码：

1

显然Activity几乎什么都没做，将操作直接交给了一个Window来处理。getWindow返回的是Activity中的全局变量mWindow，它是Window窗口类型。那么它是什么时候赋值的呢？

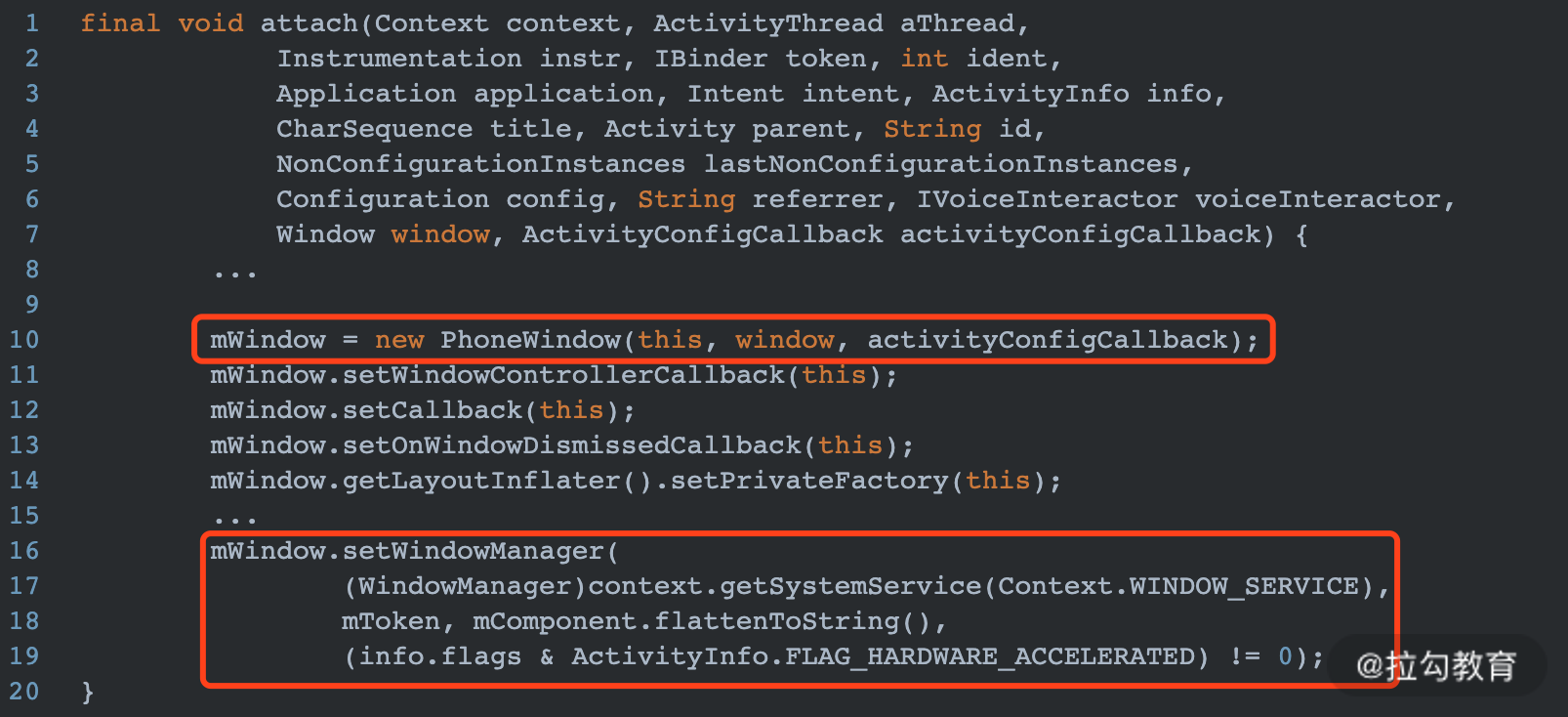

在学习Activity启动时，最终代码会调用到ActivityThread中的performLaunchActivity方法，通过反射创建Activity对象，并执行其attach方法。Window就是在这个方法中被创建，代码如下：

2

在Activity的attach方法中将mWindow赋值给一个PhoneWindow对象，实际上整个Android系统中Window只有一个实现类，就是PhoneWindow。

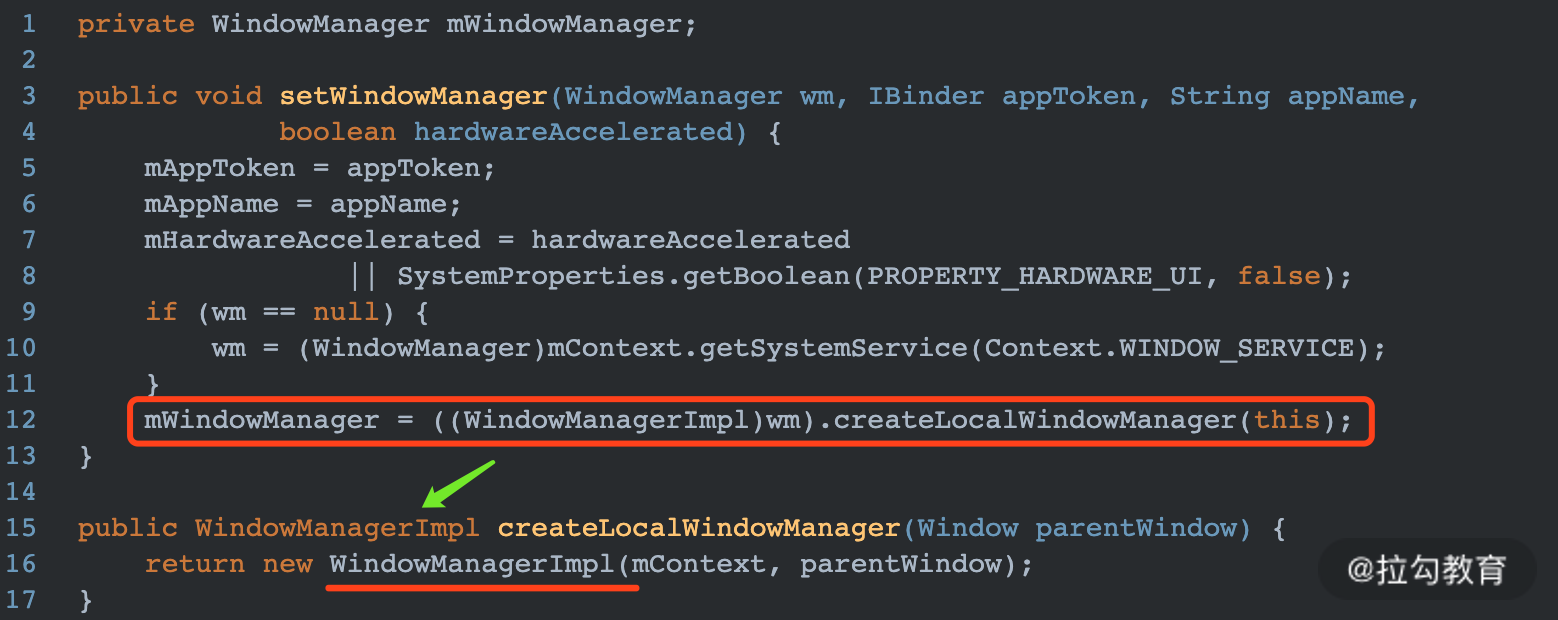

接下来调用setWindowManager方法，将系统WindowManager传给PhoneWindow，如下：

3

最终，在PhoneWindow中持有了一个WindowManagerImpl的引用

二、PhoneWindow的setContentView

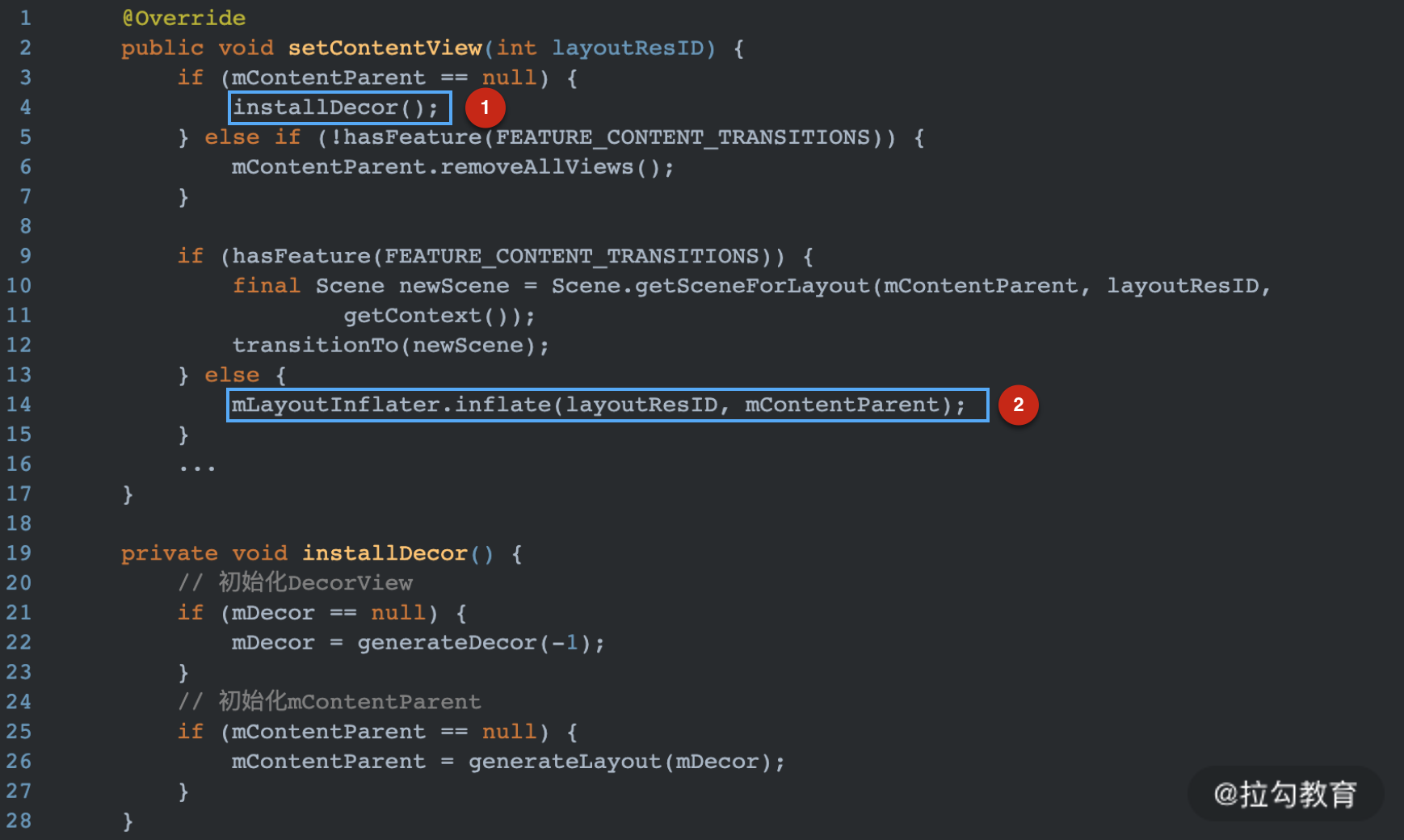

Activity将setContentView的操作交给了PhoneWindow，接下来看看实现过程：

4

解释：

  1. 如果mContentParent == null，则调用installDecor初始化DecorView和mContentParent
  2. 将调用setContentView传入的布局添加到mContentParent中

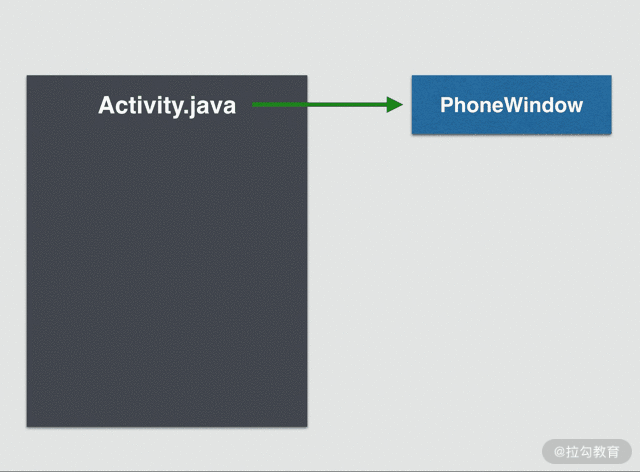

可以看出在PhoneWindow中默认有一个DecorView（实际上是一个FrameLayout），在DecorView中默认自带一个mContentParent （实际上是一个ViewGroup）。我们自己实现的布局是被添加到mContentParent 中的，因此经过setContentView之后，PhoneWindow内部的View关系如下：

5

目前为止PhoneWindow中只是创建出了一个DecorView，并在DecorView中填充了我们在Activity中传入的layout布局，可是DecorView还没有跟Activity建立任何联系，也没有被绘制到界面上。那DecorView是何时被绘制到屏幕上的呢？

刚接触Android学习生命周期时，经常看到介绍Activity执行到onCreate时并不可见，只有执行完onResume之后Activity 中的内容才是屏幕可见状态。造成这种现象的原因就是，onCreate阶段只是初始化了Activity需要显示的内容，而在onResume阶段才会将PhoneWindow中的DecorView真正的绘制到屏幕上！！！

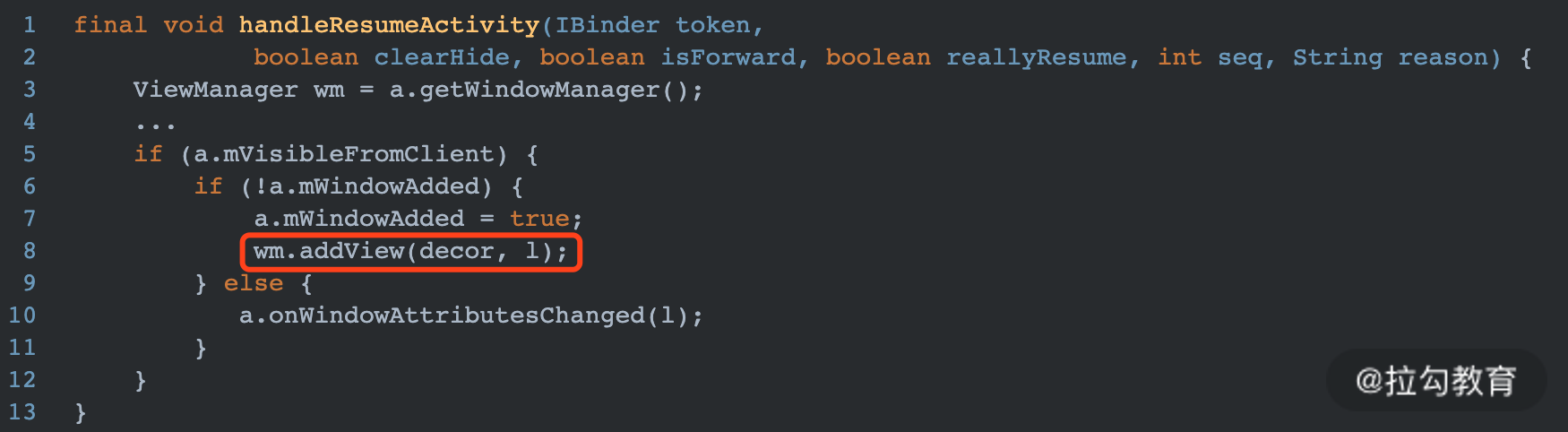

在ActivityThread的handleResumeActivity中，会调用WindowManager的addView方法将DecorView添加到WMS（WindowManagerService）上，如下：

6

WindowManager的addView结果有两个：

  1. DecorView被渲染绘制到屏幕上显示
  2. DecorView可以接受屏幕触摸事件

三、WindowManager的addView

PhoneWindow只负责处理一些应用窗口通用的逻辑（设置标题栏，导航栏等）。但是真正完成把一个VIew作为窗口添加到WMS的过程是由WindowManager来完成的。

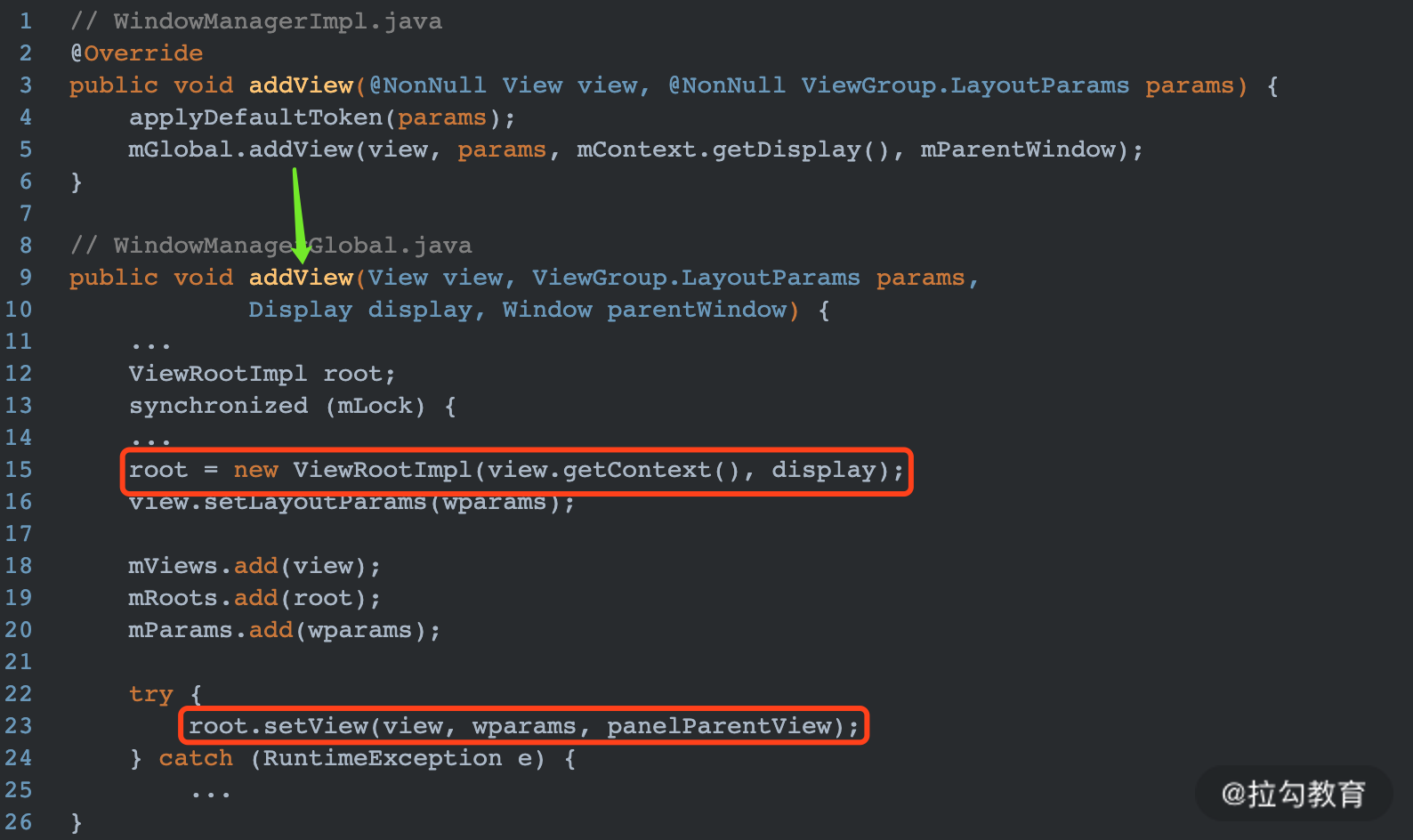

WindowManager是接口类型，上文中我们了解到它真正的实现者是WindowManagerImpl类，看一下它的addView方法：

7

WindowManagerImpl也是一个空壳，它调用了WindowManagerGlobal的addView方法

WindowManagerGlobal是一个单例，每一个进程中只有一个对象。在其addView方法中，创建了一个最关键的ViewRootImpl对象，然后通过ViewRootImpl的setView方法将view添加到WMS中。

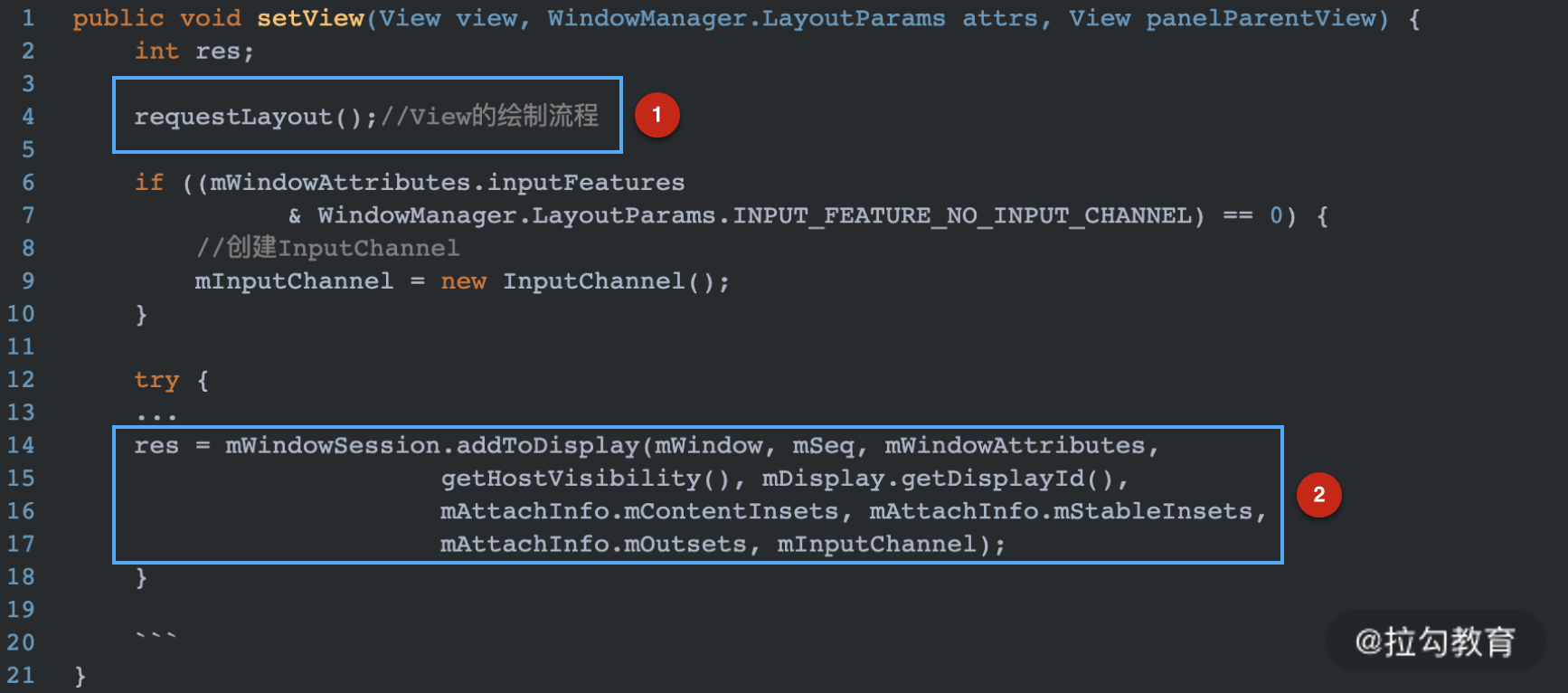

四、ViewRootImpl的setView

8

解释：

  1. requestLayout是刷新布局的操作，调用此方法后ViewRootImpl所关联的View也执行measure-layout-draw操作，确保在View被添加到Window上显示到屏幕之前，已经完成测量和绘制操作
  2. 调用mWindowSession的addToDisplay方法将View添加到WMS中

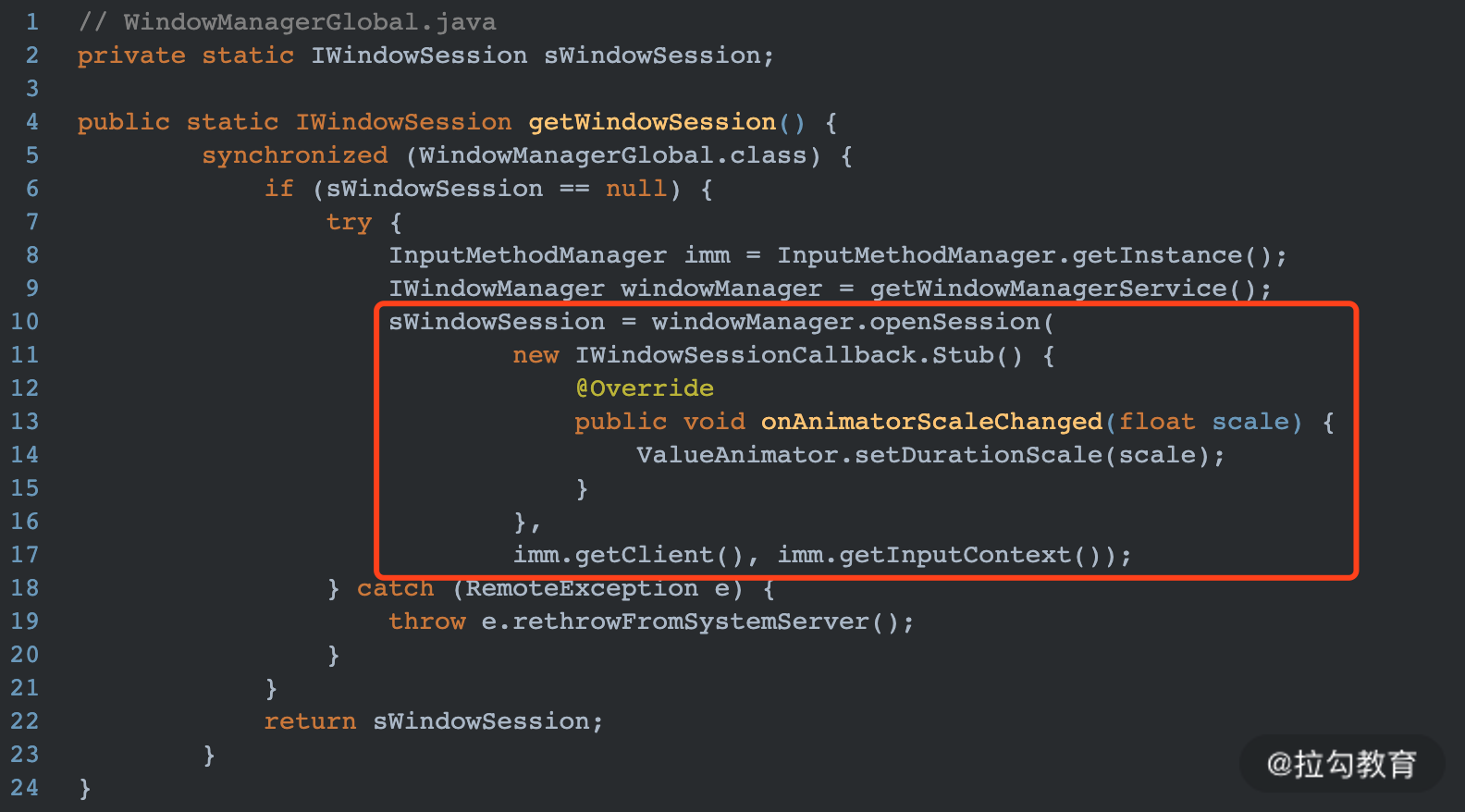

WindowSession是WindowManagerGlobal中的单例对象，初始化代码如下：

9

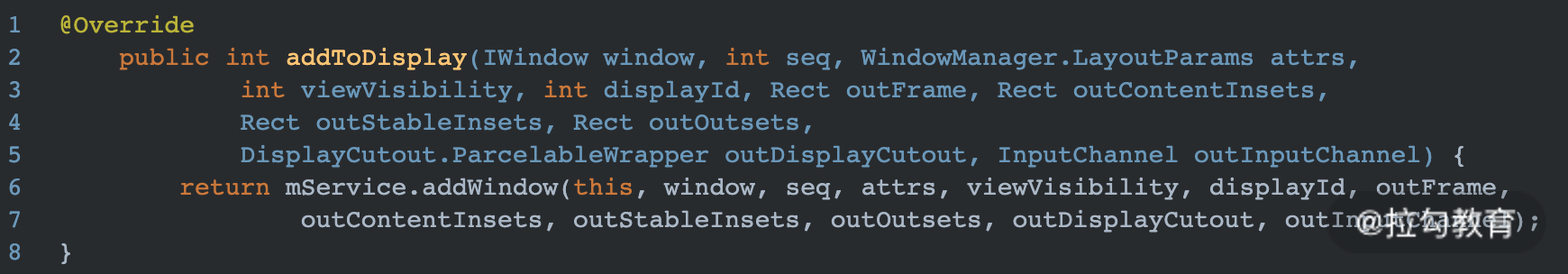

sWindowSession实际上是IWindowSession类型，是一个Binder类型，真正的实现类是System进程中的Session。上图红框中就是用AIDL获取System进程中Session的对象。其addToDisplay方法，如下：

10

图中的mService就是WMS。至此，Window已经成功的传递给了WMS。剩下的工作就是全部转移到系统进程中的WMS来完成最终的添加操作。

五、再看Activity

上文中提到过addView成功有一个标志就是能够接收触屏事件，通过对setContentView流程的分析，可以看出添加View的操作实质上是PhoneWindow在全盘操作，背后负责人是WMS，反之Activity自始至终没有什么参与感。

但是我们也知道当触屏事件发生之后，Touch事件首先是被传入到Activity，然后才被下发到布局中的ViewGroup或View。那么Touch事件是如何传递到Activity上的呢？

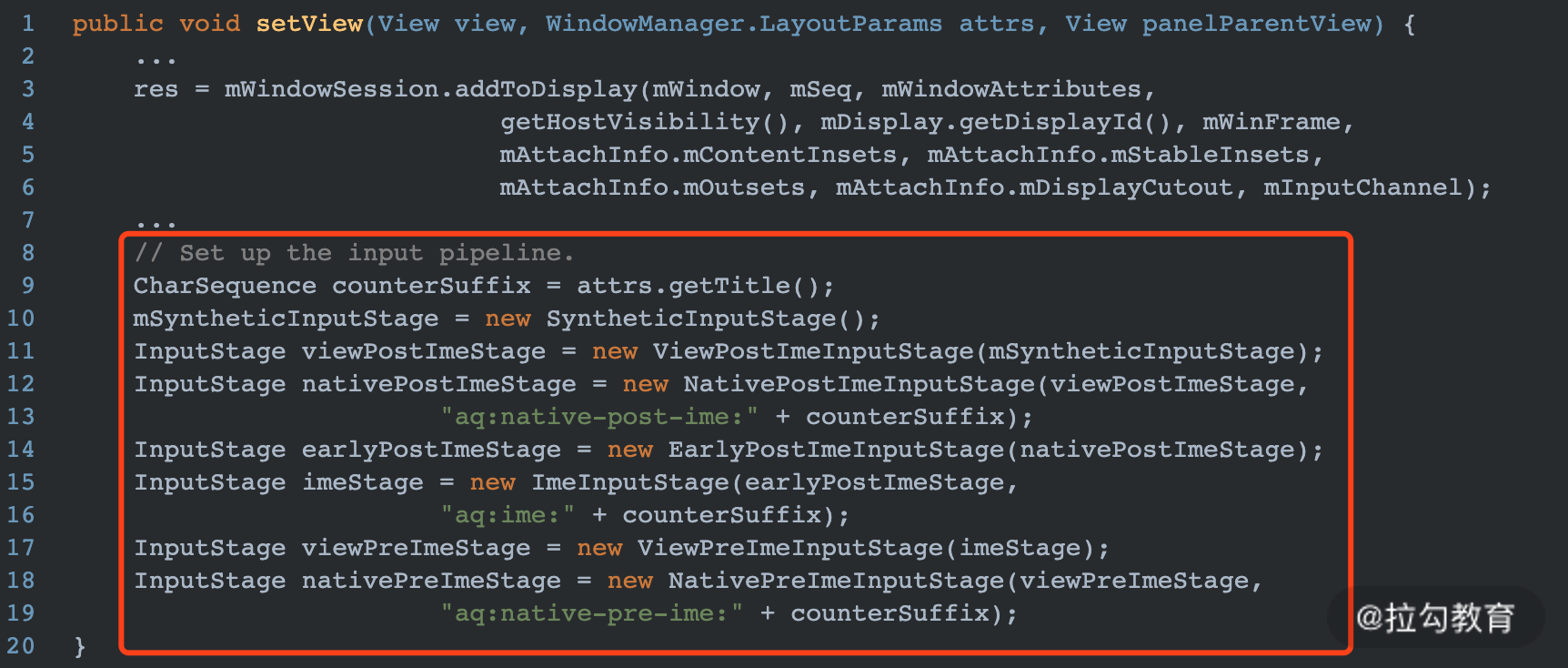

ViewRootImpl中的setView方法中，除了调用IWindowSession执行跨进程添加View之外，还有一项重要的操作就是设置输入事件的处理：

11

上图红框中，设置了一系列的输入通道。一个触屏事件的发生是由屏幕发起，然后经过驱动层一系列的优化计算通过Socket跨进程通知Android Framework层（实际上就是WMS），最终屏幕的触摸事件会被发送到上图中的输入管道中。

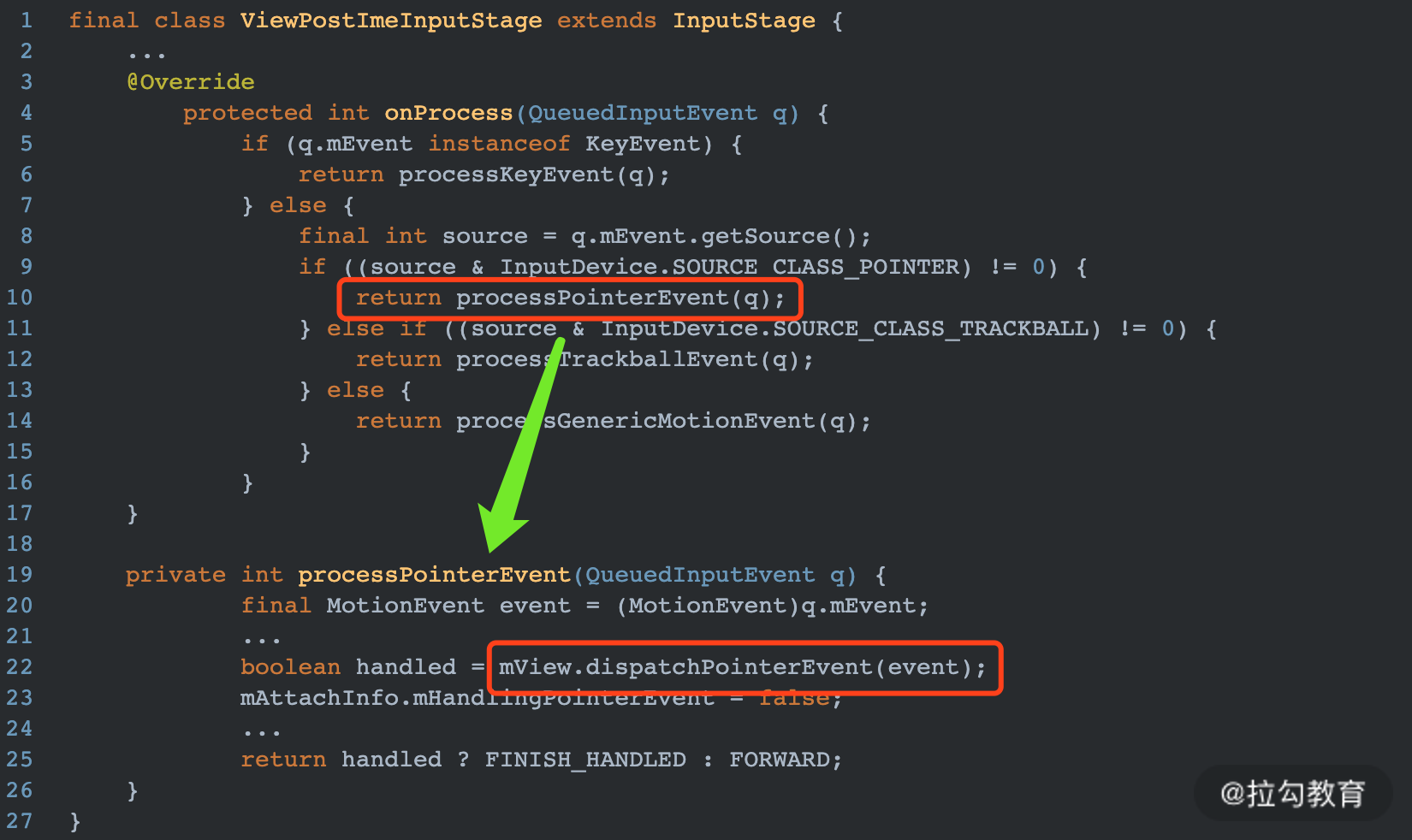

这些输入管道实际上是一个链表结构，当某一个屏幕触摸事件到达其中的ViewPostImeInputState时，会经过onProcess来处理，如下：

12

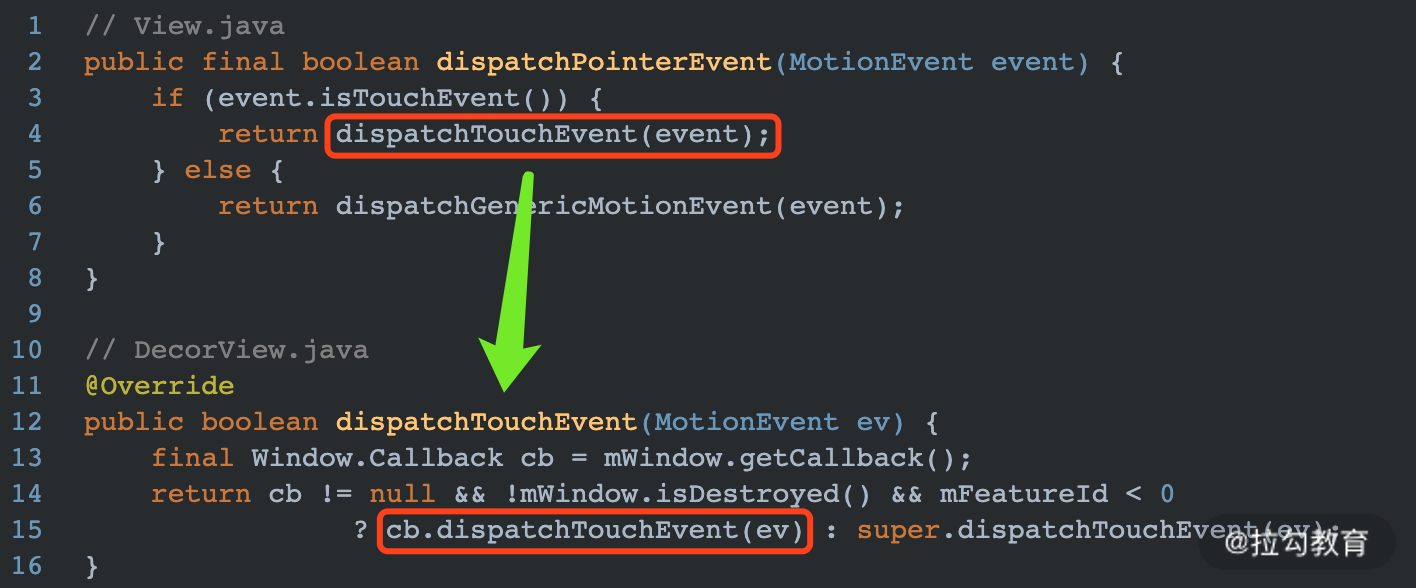

可以看到在onProcess中最终调用了一个mView的dispatchPointerEvent方法，mView实际上就是PhoneWindow中的DecorView，而dispatchPointerEvent是被View.java实现的，如下：

13

最终调用了PhoneWindow中Callback的dispatchTouchEvent方法，那这个Callback是不是Activity呢？

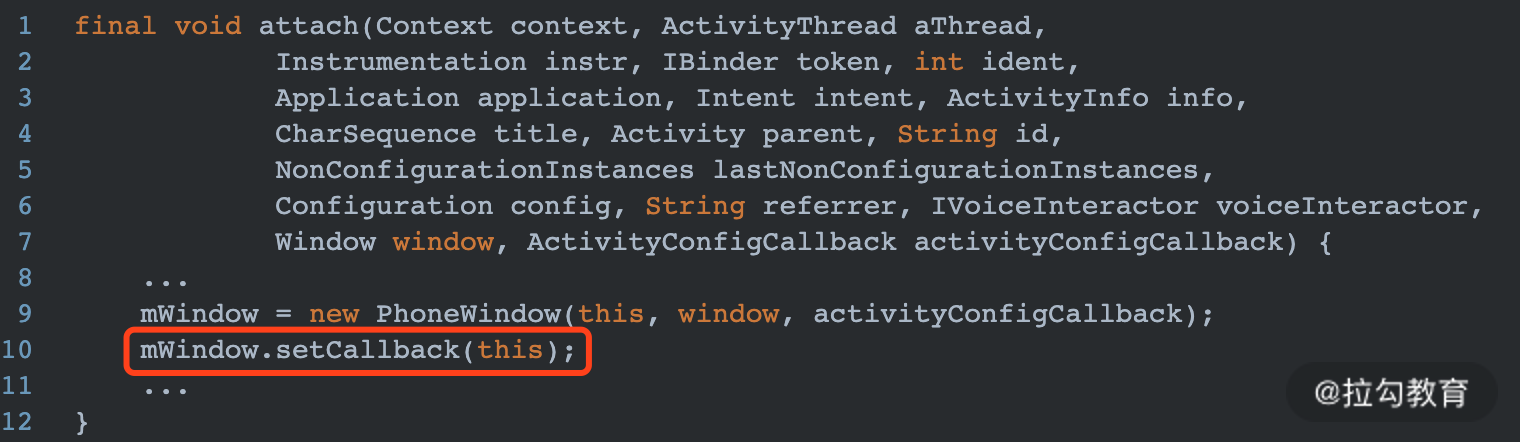

在启动Activity阶段，创建Activity对象并调用attach方法时，有如下一段代码：

14

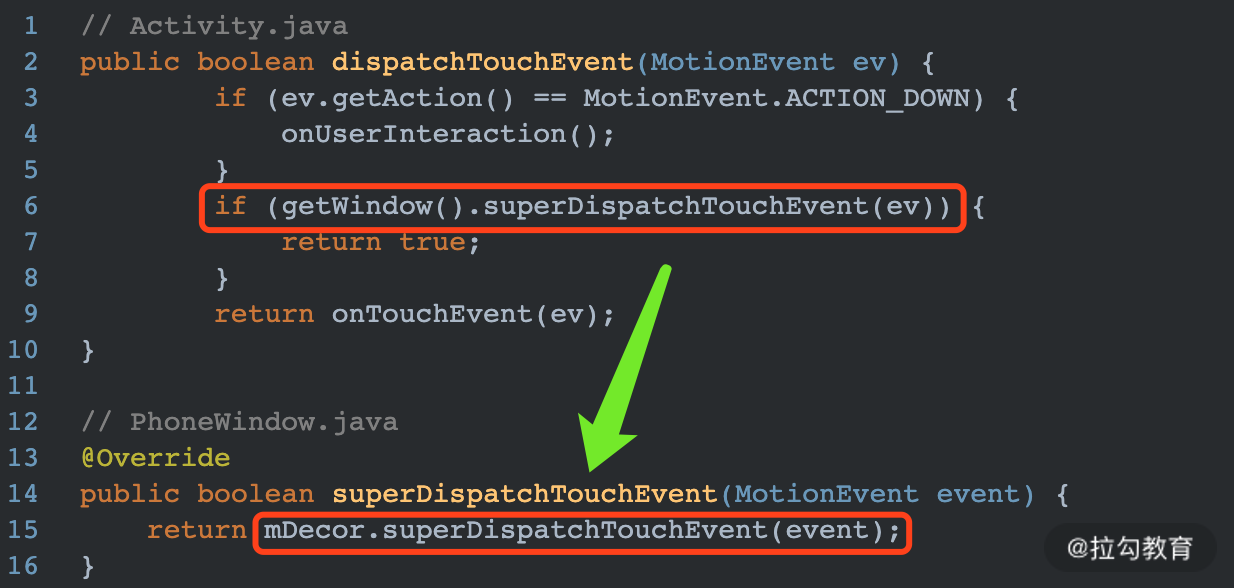

果然将Activity自身传递给了PhoneWindow，再接着看Activity的dispatchTouchEvent方法：

15

Touch事件在Activity中只是绕了一圈，最后还是回到了PhoneWindow中的DecorView来处理。剩下的就是从DecorView开始将事件层层传递给内部的子View中了。

总结

本次主要通过setContentView的流程，学习了Activity，Window，View之间的关系。整个过程Activity表面上参与度比较低，大部分View的添加操作都被封装到了Window中实现。而Activity就相当于Android提供给开发人的一个管理类，通过它能简单实现Window和View的操作逻辑。

整理下整个流程需要注意的点：

  1. 一个Activity中有一个window，也就是PhoneWindow对象，在PhoneWindow中有一个DecorView，在setContentView中会将layout填充到此DecorView中
  2. 一个应用进程只有一个WindowManagerGlobal对象，因为在ViewRootImpl中它是static静态类型
  3. 每一个PhoneWindow对应一个ViewRootImpl对象
  4. WindowManagerGlobal通过调用ViewRootImpl的setView方法，完成window的添加过程
  5. ViewRootImpl的setView方法中主要完成两件事：
    1. View渲染（requestLayout）
    2. 接收触屏事件
